YAMAHA RTX830 をSSHで設定する

YAMAHA GeForce RTX830 Founders Edition

カバさんルータから卒業すべく、イマドキなインターネッツに対応してて、イマドキなVPN張れて、内部にDNSサーバがあって、安定して動作する安価なルータを探してたら、RTX 830なるものがあると知り、安くなってたのでかっちった。

更新履歴 見出しにジャンプ

日時 内容
2020-05-24
  • Public DNSの設定
  • MTU値の設定
  • 重複したフィルタの統合
  • 2020-07-30
  • configのエクスポート
  • saveコマンドの意味を追記
  • NATセッション数の表示
  • ローカルIPアドレスの固定
  • セカンダリDNSサーバ
  • ポート開放
  • 2020-08-21
  • インターフェースの状態・リンク速度の表示
  • CPUやメモリ使用率の表示
  • DNSキャッシュの表示・削除
  • NTP
  • コンソール表示文字数の設定
  • FQDNフィルタでのお行儀の悪いドメインのブロック
  • QoS
  • 2020-08-22
  • w32tm.exeでシステム時刻のズレを計測する方法を追記
  • 2022-11-19
  • 殆どの項目が加筆修正されたため、更新履歴≒目次
  • RTX830を選んだ理由 見出しにジャンプ

    ヤマハネットワーク製品の仕様比較
    documents for Yamaha network products
    IPv6 implementation for YAMAHA RT series

    NVR510は小型ONUに対応しているが、地元産のオーガニックなVDSLから伸びる古き良き電話線]なので私にはあまり関係ない。

    NEC UNIVERGE IX2215やIX2106辺りも視野に入れたが、 内部DNSサーバは無さそう(当時) Appleデバイスに対応したDNSシンクホールはできなさそう なので却下。

    結局必要十分ということでRTX830にした。
    後に分かったことだが、RTX830にできないことといえばLAN1をLAN側、LAN2をWAN側に割り当てると、タグVLAN(トランクポート)とLAN分割機能(アクセスポート)の共存がRTX単体では不可能なことだ。例えば、LAN3があるRTX1210では可能だ。

    用意するもの 見出しにジャンプ

    • ルータ本体
    • シリアルコンソールケーブル
      なきゃないでWebGUIからのtelnetなりSSHなりすれば良い
    • 届く長さのCat.6A辺りのUTPなLANケーブル
      間違って買ってしまったCat.7でも良い
    • Wi-Fiアクセスポイント
      (に降格したWi-Fiルータでも良い)
      今時ならWi-Fi6対応のゲーミングWi-Fiルータをブリッジで繋げれば良いと思う
      逸般人ははんぺんでもよい

    接続 見出しにジャンプ

    公式オンラインマニュアル一覧
    変な金具の使い方も載ってる
    manual release for RT Series

    コンセント繋げて電源入れてLANケーブル繋がってれば、ブラウザから192.168.100.1にアクセスするとWeb GUIが開く。

    インターフェースの状態・リンク速度の表示 見出しにジャンプ

    状態の表示

    LAN1インターフェースの状態

    > show status lan1
    LAN1
    説明:
    IPアドレス:                     192.168.100.1/24
    イーサネットアドレス:           ac:44:f2:12:34:56
    動作モード設定:                 Type (Link status)
                   PORT1:           1000BASE-T Full Duplex (Link up)
                   PORT2:           1000BASE-T Full Duplex (Link Down)
                   PORT3:           1000BASE-T Full Duplex (Link up)
                   PORT4:           1000BASE-T Full Duplex (Link up)
    最大パケット長(MTU):            1500 オクテット
    プロミスキャスモード:           OFF
    送信パケット:                   70819465 パケット(76958625544 オクテット)
      IPv4(全体/ファストパス):      21509110 パケット / 19409183 パケット
      IPv6(全体/ファストパス):      49142002 パケット / 46703175 パケット
    受信パケット:                   33830180 パケット(9127903946 オクテット)
      IPv4:                         11384615 パケット
      IPv6:                         22038521 パケット
    未サポートパケットの受信:       238296


    LAN2(WAN)インターフェースの状態

    > show status lan2
    LAN2
    説明:                           hogera
    IPアドレス:
    イーサネットアドレス:           ac:44:f2:12:34:56
    動作モード設定:                 Auto Negotiation (100BASE-TX Full Duplex)
    最大パケット長(MTU):            1500 オクテット
    プロミスキャスモード:           OFF
    送信パケット:                   34105546 パケット(9143530151 オクテット)
      IPv4(全体/ファストパス):      9388277 パケット / 7672370 パケット
      IPv6(全体/ファストパス):      24645196 パケット / 23004373 パケット
    受信パケット:                   71333885 パケット(77231763617 オクテット)
      IPv4:                         16806322 パケット
      IPv6:                         54318754 パケット
    受信オーバーフロー:             6430


    60.2 インタフェースの状態の表示

    CPUやメモリ使用率の表示 見出しにジャンプ

    > show environment detail
    RTX830 BootROM Ver. 1.01
    RTX830 FlashROM Table Ver. 1.02
    RTX830 Rev.15.02.26 (Wed Sep  7 12:36:21 2022)
      main:  RTX830 ver=00 serial=MISERARENAIYO MAC-Address=ac:44:f2:12:34:56 MAC-Address=ac:44:f2:12:34:56
    CPU:    0%(5sec)   0%(1min)   0%(5min)    メモリ: 44% used
    CPU0:   1%(5sec)   0%(1min)   1%(5min)
    CPU1:   0%(5sec)   0%(1min)   0%(5min)
    パケットバッファ:   0%(small)   0%(middle)   5%(large)   0%(huge) used
    ...


    59.1 機器設定の表示

    Web GUI 見出しにジャンプ

    RTX830

    Web GUIで大まかな設定は出来るようになっているが、少々分かりにくいのと、整合性の保証がないので、設定後はSSH等でconfigを確認しよう。
    ヤマハルーター Web GUI 操作マニュアル RTX830 Webgui.pdf

    ユーザーの設定 見出しにジャンプ

    管理タブ -> アクセス管理 -> ユーザーの設定 で管理パスワードと、SSHで接続でき、管理ユーザーへの昇格ができるユーザー名のある一般ユーザーを作成しておく。
    順番を間違えると権限で詰むので注意(本体MicroSD + USB + Downloadボタン同時押しで工場出荷状態からやり直せる)。

    Web GUIでconfigのエクスポート 見出しにジャンプ

    管理 -> 保守 -> CONFIGファイルの管理で設定をバックアップできる。
    ここでは、configの表示show configとログイン情報を合わせたファイルをエクスポート/インポートできる。

    SSH 見出しにジャンプ

    TELNET複数セッション機能、SSHサーバー機能 コマンド

    パスワード認証でSSH 見出しにジャンプ

    SSHでの無名ログインがよく分からなかったので、Web GUIでユーザをつくって接続。

    ssh sbn@192.168.100.1
    sbn@192.168.100.1's password:


    RTX830 Rev.15.02.14 (Thu Dec 19 10:43:21 2019)
    Copyright (c) 1994-2019 Yamaha Corporation. All Rights Reserved.
    To display the software copyright statement, use 'show copyright' command.
    XX:XX:XX:XX:XX:XX, XX:XX:XX:XX:XX:XX
    Memory 256Mbytes, 2LAN
    >


    文字化け 見出しにジャンプ

    環境によって適切な文字コードは変わる。en.asciija.utf8を選択した。
    4.20 コンソールの言語とコードの設定

    - console character ja.sjis
    + console character ja.utf8


    コンソール表示文字数の設定 見出しにジャンプ

    一行が長いconfigの一覧性やコピペする時の使い勝手の為に、コンソールの横幅を大きくする。
    4.21 コンソールの表示文字数の設定

    - console columns 80
    + console columns 1024


    一行が長いconfigはコピペ時に切れてしまうので、VSCodeのTerminalやconfigファイルを直接書き込む等の工夫が必要。

    コンソールにsyslogを表示 見出しにジャンプ

    - console info off
    + console info on


    4.23 コンソールにシステムメッセージを表示するか否かの設定

    ログレベル 見出しにジャンプ

    #
    # SYSLOG configuration
    #

    syslog notice on
    syslog info on
    syslog debug off


    エラー: このコマンドは管理レベルでのみ使用できます 見出しにジャンプ

    administrator で 所謂sudoのように昇格できる。

    > save
    エラー: このコマンドは管理レベルでのみ使用できます
    > administrator
    Password:
    # save


    設定の保存 見出しにジャンプ

    RTXのコマンドは実行した瞬間に適用され、電源が入っていれば設定が保持される。
    電源を切っても設定を保持できるように、不揮発性メモリに書き込む必要がある。

    > administrator
    Password:
    # save
    セーブ中... CONFIG0 終了
    # exit
    >

    > administrator
    Password:
    不揮発性メモリに保存されていない設定変更があります
    # quit
    新しい設定を保存しますか? (Y/N)Y
    セーブ中... CONFIG0 終了
    >


    SSHの鍵認証 見出しにジャンプ

    まずはクライアントで鍵ペアの生成

    ssh-keygen -t ed25519
    Generating public/private rsa key pair.
    Enter file in which to save the key (/home/sbn/.ssh/id_rsa): rtx830_id_ed25519
    ~~

    ls
    rtx830_id_ed25519 rtx830_id_ed25519.pub


    sftpでRTX本体のフラッシュメモリに送る

    SFTPサーバー機能
    RTFS

    sftp sbn@192.168.100.1
    sbn@192.168.100.1's password:
    Connected to 192.168.100.1.
    sftp> ls
    dashboard  system


    administratorのpasswordじゃないとPermission Denied

    sftp> mkdir pub
    sftp> ls
    dashboard  pub        system
    sftp> cd pub
    sftp> put rtx830_id_ed25519.pub .
    Uploading rtx830_id_ed25519.pub to /pub/./rtx830_id_ed25519.pub
    rtx830_id_ed25519.pub                                                100%   98   133.9KB/s   00:00
    sftp> ls
    rtx830_id_ed25519.pub
    sftp> exit

    ssh sbn@192.168.100.1
    sbn@192.168.100.1's password:
    Connected to 192.168.100.1.
    > administrator
    Password:
    # sshd authorized-keys filename sbn path=/pub/rtx830_id_ed25519.pub
    # save
    # exit
    > exit


    telnet・Web GUIの無効化 見出しにジャンプ

    4.34 TELNET サーバーへアクセスできるホストの設定
    36.1.2 HTTP サーバーへアクセスできるホストの設定

    SSHが確実にできる環境が出来れば、telnetやhttpdで入れないようにした方がセキュア。

    telnetd host none
    httpd host none


    確認

    $ telnet 192.168.100.1
    Trying 192.168.100.1...
    telnet: Unable to connect to remote host: Connection refused


    シャットダウン・再起動 見出しにジャンプ

    再起動はコマンドがあるが、シャットダウンは電源ボタンをブチッで良いんか?良いんかなぁ...

    restart


    configの変更履歴 見出しにジャンプ

    > show config list
    No.   Date       Time     Size    Sects   Comment
    ----- ---------- -------- ------- ------- ------------------------------------
    * 0   2021/02/23 18:54:46    5587 367/367
      0.1 2021/02/23 18:53:38    5615 364/364
      0.2 2021/02/23 18:53:06    5622 365/365
    ----- ---------- -------- ------- ------- ------------------------------------


    外部メモリ 見出しにジャンプ

    外部メモリの利用 42.14 外部メモリ性能測定コマンド

    configやsyslogをsftpでバックアップ 見出しにジャンプ

    RTXに鍵認証でSSHできるようにしてあれば、サクッとSFTPでconfigやsyslogを取得できる。

    echo "get system/config config.txt" | sftp rtx


    外部メモリファイルコピー機能

    # RTXのsyslogを取得
    $rtxsysloglist = (wsl -- echo 'ls -1t /sd1/syslog*' `| sftp rtx) | Where-Object { $_ -match "^/sd1/syslog.*$" }
    $rtxsysloglist
    $rtxsysloglist | Select-Object -First 2 | ForEach-Object {
        wsl -- echo "get -p $_ /mnt/e/rtxsyslog/" `| sftp rtx
    }


    RTXをWLXのsyslogサーバにするLuaスクリプト 見出しにジャンプ

    rt.socket.udp() Lua言語のライブラリ関数
    のサンプルスクリプトを少し弄っただけ。

    WLXのログのうち、STAの接続要請, DFS, チャンネル自動選択をRTXのsyslogに流す。
    ログメッセージリファレンス WLX212技術資料
    Fast DFS非対応のWLX212では、DFSチャンネル選択範囲にW52を選ぶが、集合住宅では隣家も同時刻にDFSするため、W52帯は混雑してしまう。

    DFS チャンネル選択範囲でW52のチャンネルのみを選択すると、レーダー検出によりチャンネルが移動したときに1分間の通信途絶を防ぐことができます。
    自動チャンネル変更機能 WLX212技術資料

    このようにWLXのログを収集してDFSが発生する大方の時刻が分かれば、適切な時刻にチャンネル再選択を設定でき、快適な周波数帯への切り戻しを早められる。

    > show status lua running
    # terminate lua all


    46.4 Lua スクリプトの走行状態の表示
    46.5 Lua スクリプトの強制終了

    インターネット接続 見出しにジャンプ

    IPv6 IPoE 見出しにジャンプ

    大人の事情で輻輳しがちなIPv4 PPPoEに代わり、IPv6 IPoEネイティブ方式およびIPv4 over IPv6を使えるように設定する。

    IPv6 implementation for YAMAHA RT series
    フレッツ光のひかり電話契約なしの場合RAプロキシ、ひかり電話あり・光クロスの場合はDHCPv6-PDでPrefixを取得する。
    フレッツ 光ネクスト インターネット(IPv6 IPoE)接続
    フレッツ 光クロス インターネット(IPv6 IPoE)接続
    IPv6 IPoE対応機能

    これらの設定を行うと、IPv6インターネットとサービス情報サイト(NGN IPv6)に接続可能。フレッツ契約情報を確認・変更したり、NGN網内の速度計測ができる。
    NGN IPv4は別途PPPoEの設定が必要。
    サービス情報サイト(IPv6 / NTT東日本)への接続 : コマンド設定
    接続方法|サービス情報サイト|フレッツ公式|NTT東日本

    Web GUIを使用してRAプロキシを構成すると、下記のようなconfigを取り出すことができる。暗黙的に設定されているデフォルトconfigも交えて解説を挟む。

    config 説明
    #
    # IPv6 configuration
    #

    ipv6 routing on
    ipv6 max auto address 16
    + ipv6 prefix 1 ra-prefix@lan2::/64 l_flag=on a_flag=on
    ipv6 source address selection rule prefix

    #
    # LAN configuration
    #

    + ipv6 lan1 address ra-prefix@lan2::1/64
    + ipv6 lan1 rtadv send 1 o_flag=on
    + ipv6 lan1 dhcp service server
    + description lan2 hogera
    + ipv6 lan2 dhcp service client ir=on
    + ngn type lan2 ntt

    • ひかり電話なしRAプロキシ(一般的にはND Proxy)の場合、ra-prefix@lan2::/64といったニーモニック指定でLAN1にIPv6インターネット環境を利用できる。実際には、例えばCIDR表記で2001:db8:b0ba:10ee::/64に相当し、2001:db8:b0ba:10ee::から2001:db8:b0ba:10ee:ffff:ffff:ffff:ffffまでの下位64bitの範囲を表す。IPv4の0.0.0.0に相当するのが0000:0000:0000:0000:0000:0000:0000:0000で、128bitもあるため連続したゼロは1度だけ::と省略できる。
      このIPv6アドレスは全世界のインターネットでGUA(Global Unicast, グローバルIPアドレス)として通用する2000::/3の範囲内にある。
      Internet Protocol Version 6 Address Space
      IPv4 over IPv6IPv4 PPPoEで使うLAN1のアドレスは、基本的にNATの中でのみ通用するプライベートIPアドレスなのに対し、IPv6は一般的にNATをしないためLAN1の端末一つ一つにグローバルIPアドレスが割り振られる。NATの負荷が減る一方、いい加減なパケットフィルタをNATが守ってくれる、なんて虫のいいことは言っていられない。
      ルータおよびデフォルトゲートウェイはra-prefix@lan2::1、つまり2001:db8:b0ba:10ee::1が使われる。
      56.10 インタフェースに付与されている IPv6 アドレスの表示
    > show ipv6 address lan1
    LAN1 scope-id 1 [up]
     Received:    765753 packets 88829311 octets
     Transmitted: 1532257 packets 259024725 octets

     グローバル     2001:db8:b0ba:10ee::1/64 (lifetime: 604673/2591873)
     リンクローカル fe80::ae44:f2ff:fe12:3456/64
     リンクローカル ff02::1/64
     リンクローカル ff02::2/64
    ...


    DeepL翻訳: 64以上のプレフィックスを割り当てることは、IPv6標準に準拠しておらず、顧客LANの機能を破壊することになります。単一の/64では、最終顧客CPEはLAN側で1つの可能なネットワークしか持たず、サブネット、VLANの割り当て、代替SSID、同じ顧客ネットワーク内の複数のチェーンルーターなどを持つことは不可能です。
    Best Current Operational Practice for Operators: IPv6 prefix assignment for end-users - persistent vs non-persistent, and what size to choose — RIPE Network Coordination Centre

    IPv6 IPoE対応機能
    ヤマハネットワークエンジニア会 | VLAN分割下におけるIPoE IPv6について
    IPv6

    + ipv6 lan2 secure filter in 101000 101001 101002 101003
    + ipv6 lan2 secure filter out 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 101099

    #
    # IPv6 filter configuration
    #

    + ipv6 filter 101000 pass * * icmp6 * *
    ~~

    #
    # IPv6 dynamic filter configuration
    #

    + ipv6 filter dynamic 101080 * * ftp
    ~~

    #
    # LAN configuration
    #

    ipv6 lan1 rtadv send 1 o_flag=on rdnss=rdnss

    #
    # DNS configuration
    #

    + dns host lan1
    + dns service fallback on
    no dns server
    + dns server dhcp lan2
    dns srcport 10000-10999
    dns cache use on
    dns cache max entry 256
    + dns server select 500000 dhcp lan2 any .
    + dns private address spoof on
    dns notice order dhcp me server
    dns notice order dhcpv6 me
    dns notice order msext me server

    > show status ipv6 dhcp

    DHCPv6 status

      LAN1 [server]
        state: reply
        state: reply
        state: reply

      LAN2 [client]
        state: established
        server:
          DNS server[1]: 2404:1a8:7f01:b::3
          DNS server[2]: 2404:1a8:7f01:a::3
          Domain name[1]: flets-east.jp
          SNTP server[1]: 2404:1a8:1102::b
          SNTP server[2]: 2404:1a8:1102::a


    57.30 IPv6 の動的フィルタによって管理されているコネクションの表示

    > show ipv6 connection

    LAN2[out]
      INITIATOR                                     Session   Channel
    ---------------------------------------------------------------------
      2001:db8:b0ba:10ee:59:59:01:41                4         4
      2001:db8:b0ba:10ee:a2:a2:f00:f00              15        15
      fe80::ae44:f2ff:fe12:3456                     1         1

      Session: 20    Channel: 20


    ステートフルDHCPv6, ステートレスDHCPv6, SLAAC RDNSS 見出しにジャンプ

    IPv6アドレス自動設定には、ステートフルDHCPv6, ステートレスDHCPv6, SLAACがある。
    クライアントOSのIPv6実装検証から見たネットワーク運用における課題の考察 デジタルプラクティス
    IPv6ホストのアドレス設定(ステートレス、ステートフル、DHCPv6)

    IPv6アドレス自動設定にはマルチキャスト通信が多用される。スイッチはLANにいないMACアドレスを全てのポートにフラッディングするため、マルチキャストとして動作する。冗談みたいな話だが、これがスマートフォンなどの無線端末を頻繫に起こし、バッテリー持ちが悪くなってしまう。これを軽減するためのRFCがあるので、RTXのconfigに落とし込んでみた。
    5. Best Practices for IPv6 Neighbor Discovery RFC 8273: Unique IPv6 Prefix per Host
    30.3.1 ルーター広告で配布するプレフィックスの定義
    30.3.3 ルーター広告の送信の制御

    - ipv6 prefix 1 ra-prefix@lan2::/64 preferred_lifetime=1800 valid_lifetime=3600 a_flag=off
    + ipv6 prefix 1 ra-prefix@lan2::/64 preferred_lifetime=604800 valid_lifetime=2592000 a_flag=on
    ipv6 prefix 2 fdca::/64 preferred_lifetime=1800 valid_lifetime=3600 a_flag=off

    - ipv6 lan1 rtadv send 1 2 m_flag=on o_flag=off prf_flag=high max-rtr-adv-interval=686 min-rtr-adv-interval=514 adv-default-lifetime=3600 adv-reachable-time=30000 adv-retrans-time=0 mtu=1500 rdnss=2
    + ipv6 lan1 rtadv send 1 2 m_flag=off o_flag=on prf_flag=medium max-rtr-adv-interval=600 min-rtr-adv-interval=200 adv-default-lifetime=1800 adv-reachable-time=300000 adv-retrans-time=10000 mtu=1500 rdnss=2


    しかし、実際にRAプロキシ環境でWiresharkでRouter Advertisementパケットをみると、RFC 8273以前の問題でipv6 prefixipv6 interface rtadv sendの多くが無視されていることが分かった。
    ヤマハネットワークエンジニア会 | RAプロキシでipv6 interface rtadv sendの多くが変更できない
    RAはWiresharkのキャプチャフィルタip6 host ff02::1, 表示フィルタicmpv6.type == 134で絞り込める

    Internet Control Message Protocol v6
        Type: Router Advertisement (134)
        Code: 0
        Checksum: 0x039f [correct]
        [Checksum Status: Good]
        Cur hop limit: 64
        Flags: 0x40, Other configuration, Prf (Default Router Preference): Medium
    +       0... .... = Managed address configuration: Not set
    +       .1.. .... = Other configuration: Set
            ..0. .... = Home Agent: Not set
    +       ...0 0... = Prf (Default Router Preference): Medium (0)
            .... .0.. = Proxy: Not set
            .... ..0. = Reserved: 0
    +   Router lifetime (s): 1800
    +   Reachable time (ms): 300000
    +   Retrans timer (ms): 10000
        ICMPv6 Option (Source link-layer address : ac:44:f2:12:34:56)
        ICMPv6 Option (MTU : 1500)
        ICMPv6 Option (Prefix information : 2001:db8:b0ba:10ee::/64)
            Type: Prefix information (3)
            Length: 4 (32 bytes)
            Prefix Length: 64
            Flag: 0xc0, On-link flag(L), Autonomous address-configuration flag(A)
                1... .... = On-link flag(L): Set
    +           .1.. .... = Autonomous address-configuration flag(A): Set
                ..0. .... = Router address flag(R): Not set
                ...0 0000 = Reserved: 0
    +       Valid Lifetime: 2592000
    +       Preferred Lifetime: 604800
            Reserved
            Prefix: 2001:db8:b0ba:10ee::
        ICMPv6 Option (Prefix information : fdca::/64)
            Type: Prefix information (3)
            Length: 4 (32 bytes)
            Prefix Length: 64
            Flag: 0x80, On-link flag(L)
                1... .... = On-link flag(L): Set
    +           .0.. .... = Autonomous address-configuration flag(A): Not set
                ..0. .... = Router address flag(R): Not set
                ...0 0000 = Reserved: 0
    +       Valid Lifetime: 2592000
    +       Preferred Lifetime: 604800
            Reserved
            Prefix: fdca::
        ICMPv6 Option (Recursive DNS Server fdca::1)


    DHCPv6-PD環境では状況が異なるかもしれないが、

    IP 通信網から送信されるルータ広告メッセージにおける Managed address configuration、および Other configuration の値は「0」
    IP通信網サービスのインタフェース -フレッツシリーズ- - ip-int-flets-1.pdf

    IP 通信網は、RFC2461 に規定されている NDP(Neighbor Discovery Protocol)に基づき、ルータ広告(Router Advertisement)メッセージを端末機器に送信しますが、ルータ広告の Other stateful configuration 及び Managed address configuration flag が 1 に設定される場合があります。なお、IP 通信網は Information-Request には対応しておりません
    gijyutsu_sankou_cross_next_light.pdf

    少なくともRAプロキシ環境ではステートレス/ステートフルDHCPv6は不可能で、SLAACのみ可能だ。
    A, M, O flagを誤った組み合わせで設定すると、アドレス設定に失敗して通信が途切れるため注意が必要だ。
    RAによるアドレス情報配布
    OpenStack Docs: IPv6
    Stateful DHCPv6 | NetworkAcademy.io
    RFC 4861 - Neighbor Discovery for IP version 6 (IPv6)
    RFC 8273: Unique IPv6 Prefix per Host

    WebGUIで追加されるconfig(既定値を明示) 説明
    #
    # IPv6 configuration
    #

    ipv6 prefix 1 ra-prefix@lan2::/64 l_flag=on a_flag=on
    ipv6 prefix 2 fdca::/64 l_flag=on a_flag=off
    ipv6 nd ra-rdnss 2 fdca::1 lifetime=infinity

    #
    # LAN configuration
    #

    ipv6 lan1 address ra-prefix@lan2::1/64
    ipv6 lan1 address fdca::1/64
    ipv6 lan1 rtadv send 1 2 m_flag=off o_flag=on rdnss=2
    ipv6 lan1 dhcp service off

    #
    # DNS configuration
    #

    dns notice order dhcpv6 none

    • A-flag = 1, M-flag = 0, O-flag = 0
      RA SLAACでアドレス自動設定し、DNSサーバはRDNSSで通知する方法。
    • DHCPv6のオプションRFC 4075で配布されたNGNのSNTPサーバアドレスをプロキシ(Linuxが対応)する前提だからか、常に"Other configuration" flag = 1のようだ。
    • off-linkl_flag=offにすると、L3専門のRTXでまるでL2分離様な動作をつくれるが、無通信時Apple iOSがWi-Fi切断とみなしてしまうため実用性がなかった。
    + ipv6 prefix 1 ra-prefix@lan2::/64 a_flag=off
    + ipv6 prefix 2 fdca::/64 a_flag=off
    ipv6 nd ra-rdnss 2 fdca::1 lifetime=infinity

    ipv6 lan1 address ra-prefix@lan2::1/64
    ipv6 lan1 address fdca::1/64
    + ipv6 lan1 rtadv send 1 2 m_flag=on o_flag=on rdnss=2
    ipv6 lan1 dhcp service server

    dns notice order dhcpv6 none

    • A-flag = 0, M-flag = 1, O-flag = 1
    + ipv6 prefix 1 ra-prefix@lan2::/64 a_flag=on

    ipv6 lan1 address ra-prefix@lan2::1/64
    + ipv6 lan1 rtadv send 1 m_flag=off o_flag=on
    ipv6 lan1 dhcp service server

    dns notice order dhcpv6 me


    IPv4 over IPv6 見出しにジャンプ

    IPv6に対応していないサービスを利用するため、IPv4接続を併用する。これをIPv4/IPv6デュアルスタックという。
    IPv4 over IPv6はIPv6 IPoE接続にISPとのトンネルを張って、IPv4インターネットを使えるようにする。

    フレッツ系のISPで使われるIPv4アドレス共有技術には様々な種類があり、RTXの新しめの機種はその多くに対応しているが、全てに対応できるわけではない。
    IPv6 IPoE + IPv4 over IPv6接続 対応機種 documents for Yamaha network products
    IPv6(IPoE/IPv4 over IPv6)接続確認済みリスト|動作検証情報|サポートデスク|AtermStation
    使いたいルータで終端できなければ二重ルータ(二重NAT)が必要になり、パフォーマンス低下や不安定化を招く。

    IPv4 over IPv6のトンネル方式として代表的なMAP-EとDS-Liteがある。表にあるヤマハの設定例を見ればわかるように、DS-Lite動的IP契約にはNAPTの設定がない。IPv4 PPPoE同様にMAP-EはCPE側でNAPTするためポート開放(静的NAPT)が可能なのに対し、DS-LiteはISP側でNAPTするCGNATのため不可能だ。通常のインターネット利用では、昨今ただでさえIPv6のSPIやらWi-Fi 6やらで機能が詰め込まれがちなCPE側の負荷が減らせる利点でもある。

    IPv4 over IPv6動的IP契約では、IPアドレスが動的(半固定)であること、IPv4アドレスを他の契約者と共有するため利用可能ポートが制限されている点にも注意が必要だ。
    動的IPはIPv4 PPPoE同様にDDNSすれば済むが、使えないポートがあるとリモートアクセスVPN然り、ゲームサーバ然り、使用するポート番号が定められているサービスを建てられない。

    IPv4 over IPv6のポート開放や利用可能ポートの問題を解消する方法に、IPv4 PPPoEを併用したマルチセッションがある。巷のCPEなら複数台必要なところ、RTX1台で複数のトンネルやPPPoEセッションおよびルーティングが可能だ。IPv4 over IPv6有効化とともにPPPoEセッションが潰される狭量な(寧ろマルチセッションが許されている方が寛容、感謝しかない)ISPでは、余ったフレッツのPPPoEセッション上限で別のISPに浮気するか、グローバルIPを持つクラウドサーバにリバースプロキシをこしらえてリッスンするほかない。
    DS-Lite(transix)のIPoE(IPv4 over IPv6)だとエルデンリングでポート開放できないからPPPoE接続を併用する

    VNE トンネル方式 CPE側でNAPT
    (=ポート開放)
    利用可能ポート数[要出典] RTXで終端 PPPoEとマルチセッション[要出典]
    MFEED transix
    工事・障害情報
    transix 接続設定例 - RTpro
    IPIPトンネリング
    せっかくのIPoE化もDS-liteの制限で台無しだったので、代替策を考えた|しょっさん|note
    DS-Lite X 1024
    12800のISPあり
    O ※PPPoEが別料金のISPあり
    AsahiNet v6コネクト
    v6 コネクト接続設定例 - RTpro
    IPv4 over IPv6(DS-Lite)V6コネクト徹底解剖.最大TCPセッション数測定 - YouTube
    DS-Lite X 4000程度 O O
    UCOM光
    アルテリア・ネットワークス株式会社 | 障害情報
    クロスパス ( Xpass ) 接続設定例 - RTpro
    DS-Lite X O ※クロスパス方式で併用可能なISPあり
    JPNE v6プラス
    サポート情報 | 日本ネットワークイネイブラー株式会社
    v6プラス対応機能- RTpro
    MAP-E O 240 O ※PPPoEと併用できないISPあり
    NTTCom OCNバーチャルコネクト
    OCN バーチャルコネクトサービスの工事・故障情報一覧 | NTT Com お客さまサポート
    OCNバーチャルコネクト対応機能- RTpro
    MAP-E O 1008 O O
    BIGLOBE IPv6オプション
    IPv6オプション:BIGLOBE会員サポート
    BIGLOBE IPv6 サービス ( IPIP ) 接続設定例 - RTpro
    MAP-E
    IPIP
    O
    X
    X
    O
    -
    BBIX IPv6高速ハイブリッド
    障害・メンテナンス情報 | インターネット・固定電話 | ソフトバンク
    BBIX の IPv4 over IPv6 技術は 4rd/SAM ではありません
    IPIP X X -
    Web GUIで追加されるOCNバのconfig 説明
    #
    # IP configuration
    #

    + ip route default gateway tunnel 1


    IPv4 over IPv6のトンネルインターフェースを、静的経路やimplicit経路がないときのデフォルトゲートウェイに設定する。BGPでもやっていない限り、RTXをNAPT箱として使っている限りはインターネットにある殆どのホストはこのデフォルト経路を通ることになる。
    リモートアクセスVPNなどでマルチセッションするときに、静的経路をIPv4 over IPv6以外に向けることがある。
    8.1.7 IP の静的経路情報の設定
    8.1.33 implicit 経路の優先度の設定

    #
    # LAN configuration
    #

    + ip lan1 address 192.168.100.1/24


    一般的に家庭用CPEで使われるルータ自身およびデフォルトゲートウェイのIPアドレスは192.168.0.1。一方ヤマハルータは192.168.100.1と3オクテット目が特徴的だ。
    いずれもクラスCのプライベートIPアドレス範囲192.168.0.0/16内で
    IANA IPv4 Special-Purpose Address Registry
    サブネットマスクが255.255.255.0(/24)、つまり192.168.100.0/24ならルータ192.168.100.1とリミテッドブロードキャスト192.168.100.255を除いた192.168.100.2から192.168.100.254まで使用可能だ。
    この中からDHCPスコープを設定して、LAN内の端末のプライベートIPアドレスを自動設定する際に、IPを固定する範囲を決められる。
    今後、192.168.100.1が出てきたらRTX本機かRTXで動くデーモン、デフォルトゲートウェイの話と捉えてほしい。

    #
    # TUNNEL configuration
    #

    + no tunnel enable all

    ### TUNNEL 1 ###

    + tunnel select 1
    +  tunnel encapsulation map-e
    +  tunnel map-e type ocn
    +  ip tunnel mtu 1460
    +  ip tunnel secure filter in 400003 ...
    +  ip tunnel secure filter out 400013 ...
    +  ip tunnel nat descriptor 20000
    +  tunnel enable 1

    #
    # IP filter configuration
    #

    + ip filter 400000 reject 10.0.0.0/8 * * * *
    ~~

    #
    # IP dynamic filter configuration
    #

    + ip filter dynamic 400080 * * ftp
    ~~

    #
    # NAT Descriptor configuration
    #

    + nat descriptor type 20000 masquerade
    nat descriptor address inner auto
    + nat descriptor address outer 20000 map-e
    nat descriptor timer 20000 900

    show nat descriptor address 20000
    NAT/IPマスカレード 動作タイプ : 2
    参照NATディスクリプタ : 20000, 適用インタフェース : TUNNEL[1](1)
    Masqueradeテーブル
        外側アドレス: map-e/198.51.100.163
        ...


    57.14 動的 NAT ディスクリプタのアドレスマップの表示

    • MAP-Eの設定を行うと、LAN1にlifetime: INFINITYなGUAが強制的に追加される。EUI-64ではないが、インターフェース識別子(IID)にIPv4の外側アドレスが含まれる。
    > show ipv6 address lan1
    LAN1 scope-id 1 [up]
     Received:    923882 packets 115617838 octets
     Transmitted: 1927043 packets 338027615 octets

     グローバル     2001:db8:b0ba:10ee::1/64 (lifetime: 604673/2591873)
     グローバル     2001:db8:b0ba:10ee:c6:3364:a300:0100/64 (lifetime: INFINITY)

    > show status tunnel 1
    TUNNEL[1]:
    説明:
      インタフェースの種類: MAP-E
      IPv6: 2001:db8:b0ba:10ee:c6:3364:a300:0100
      トンネルインタフェースは接続されています
    ...


    既定のipv6 source address selection rule prefixではipv6 lan1 address ra-prefix@lan2::1が使用されるが、何らかの事情でlifetimeに変更するとマップルール取得以外(例えばdns server dhcp lan2)でもプライバシーの懸念がある固定のIIDが暗黙的に使用される点に注意が必要だ。
    30.2.7 始点 IPv6 アドレスを選択する規則の設定

    • 既定のNATタイマは心もとないので修正する
      DS-LiteなどのCGNAT方式はNATをしないためRTXの負担は少ないものの、NATタイマ設定もCPE側で弄れない。これによりKeep-Aliveの長い通信、例えばプッシュ通知が届かない現象に繋がる可能性がある。
    #
    # DHCP configuration
    #

    dhcp service server
    dhcp server rfc2131 compliant except remain-silent
    dhcp scope 1 192.168.100.2-192.168.100.191/24


    LAN1の端末には192.168.100.0/24のうち192.168.100.2-192.168.100.191の範囲を使うようだ。この範囲内のから動的あるいは固定で自動設定される。DHCPスコープの設定で変更可能。

    #
    # DNS configuration
    #


    IPv4 over IPv6で追加のDNS設定はなく、IPv6 IPoEのDNSサーバが使われる

    IPv4 PPPoE 見出しにジャンプ

    マルチセッション 見出しにジャンプ

    IPv4 over IPv6とPPPoEでマルチセッションの設定をし、静的経路を設定してマルチホーミングを行うことで、IPv4 over IPv6特有の問題に対処したり、ロードバランスで帯域を有効活用できる。
    同時接続する場合の設定ヒント/アイディア RTシリーズのPPPoEに関するFAQ
    マルチホーミング

    config 説明
    #
    # IP configuration
    #

    - ip route default  gateway tunnel 1
    - ip route default  gateway tunnel 1 filter 500000  gateway pp 1
    + ip route default  gateway tunnel 1 hide  gateway pp 1 weight 0

    #
    # IP filter configuration
    #

    ip filter 500000 restrict * * * * *


    8.1.7 IP の静的経路情報の設定
    定額・常時接続の現代では、restrict表記ではなく、ロードバランスする設定に変更しやすいhide, weight 0を使った方がよい。
    IPv4 over IPv6tunnel 1の冗長化にIPv4 PPPoEpp 1を使うconfig例になっている。このほか、一部のポート番号しか使えないIPv4 over IPv6 (動的IP契約)に代わって、定められたポート番号で待ち受ける必要のあるL2TP/IPsecのパケットをPP1に流したり、複数のトンネル・PPPoEセッションを使って物理回線のスループットを最大限引き出すロードバランスも可能だ。
    IPフィルタのrestrict機能 FAQ for YAMAHA RT Series / IP Packet Filter

    #
    # LAN configuration
    #

    ip lan1 address 192.168.100.1/24

    #
    # PP configuration
    #

    pp disable all

    ### PP 1 ###

    + pp select 1
    +  description pp softether
    +  pp keepalive interval 30 retry-interval=30 count=12
    +  pp always-on on
    +  pppoe use lan2
    +  pppoe auto disconnect off
    +  pp auth accept pap chap
    +  pp auth myname open@open.ad.jp open
    +  ppp lcp mru on 1454
     ppp lcp pfc off
     ppp lcp acfc off
     ppp ipcp vjc off
    +  ppp ipcp ipaddress on
    +  ppp ipcp msext on
    +  ppp ccp type none
    +  ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032
    +  ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099
    +  ip pp nat descriptor 1000
    +  pp enable 1

    #
    # IP filter configuration
    #

    + ip filter 200000 reject 10.0.0.0/8 * * * *
    ~~
    ip filter 400000 reject 10.0.0.0/8 * * * *
    ~~

    #
    # IP dynamic filter configuration
    #

    + ip filter dynamic 200080 * * ftp
    ~~
    ip filter dynamic 400080 * * ftp
    ~~

    #
    # NAT Descriptor configuration
    #

    + nat descriptor type 1000 masquerade
    nat descriptor address inner 1000 auto
    nat descriptor address outer 1000 ipcp
    nat descriptor timer 1000 900
    nat descriptor type 20000 masquerade
    nat descriptor address inner 20000 auto
    nat descriptor address outer 20000 map-e
    nat descriptor timer 20000 900


    NAPTタイマも修正する

    #
    # DNS configuration
    #

    dns host lan1
    dns service fallback on
    + dns server pp 1
    dns server dhcp lan2
    dns server select 500000 dhcp lan2 any .
    + dns server select 500001 pp 1 any . restrict pp 1
    dns private address spoof on


    Web GUIで追加するとDNSリカーシブサーバのDNSサーバ選択はこのようになるが、これではあまり意味がないので修正する

    プッシュ通知はPPPoEで 見出しにジャンプ

    プッシュ通知が正しく受け取れるようにNAPTタイマ, SPIのタイマを設定したにも拘らず、あるいはNAPTタイマを変更できないDS-Lite動的IP契約で、プッシュ通知が遅れたり届かなかったりする場合、SPIだけ気にすればよいIPv4/IPv6デュアルスタックが望ましい。しかし、現実問題IPv6 LANが1つしかつくれない設計が残っており、「IPv4シングルスタックVLAN」+ 「タイマの怪しいCGNAT」の組み合わせもあり得る。
    そこで、IPv4 PPPoEマルチセッションし、プッシュ通知の通信をルーティングすることで、 推しの配信通知をリアルタイムに受け取れるようにする。

    #
    # IP configuration
    #

    - ip route default  gateway tunnel 1
    - ip route default  gateway tunnel 1 filter 500000  gateway pp 1
    - ip route default  gateway tunnel 1 hide  gateway pp 1 weight 0
    + ip route default  gateway pp 1 filter 45223 45228 hide  gateway tunnel 1 hide  gateway pp 1 weight 0

    #
    # IP filter configuration
    #

    + ip filter 45223 pass * 17.0.0.0/8 tcp * 2197,5223
    + ip filter 45228 pass 192.168.100.0/22 device-provisioning.googleapis.com,firebaseinstallations.googleapis.com,mtalk.google.com tcp * https,5228-5230


    注意が必要なのは、FQDNフィルター機能を静的経路に使うとき、送信元アドレスがAny*, 0.0.0.0/0だとノーマルパスのレイテンシが大幅に増えることだ。スピードテストのレイテンシやジッタには表れないが、pingコマンドの最初のパケットは回線難民のように遅延する。これは実際のWebブラウジング体験を大きく損なうことに繋がる。192.168.100.0/24など、LAN1の範囲に限定するとよい。

    FCMメッセージについて | Firebase Cloud Messaging
    Apple ソフトウェア製品で使われている TCP および UDP ポート - Apple サポート (日本)
    Apple 製のデバイスで Apple プッシュ通知が届かない場合 - Apple サポート (日本)
    8.1.7 IP の静的経路情報の設定
    FQDN フィルター機能

    ロードバランス 見出しにジャンプ

    これまではPPPoEとのマルチセッションを主に冗長化や、特定の通信のみ逃がすのに使ってきた。
    しかしマルチホーミングには冗長化以外にも、複数のIPv4 PPPoEおよびIPv4 over IPv6セッションを利用してロードバランスする使い道がある。
    8.1.7 IP の静的経路情報の設定
    フィルタ型ルーティング

    私がインターネットで利用できるポート数は、IPv4 over IPv6の1024ポート, PPPoE x2の13,1070ポート, IPv6 IPoEの2^64ポート合わせて計18,446,744,073,709,683,710ポートだ。
    1ページ当たりのTCPコネクション数が異常でNAPT性能のベンチマークになると有名な通称"ニチバンベンチ"も、マルチセッションにより豊富なポート数があれば怖くない。
    製品ブランド|ニチバン株式会社:製品情報サイト
    ※IPv4 over IPv6の方, NAPT性能の低いCPEをお使いの方, 不正アクセスとされてしまいそうな自治体にお住まいの方はF5注意

    大人の事情がなければ、理論上IPv4 PPPoEの方がIPv4 over IPv6より高速なのだが、実際は輻輳している場合が多くロードバランスすると足を引っ張ってしまう。日本のインターネット事情では、NTEガチャも必須要件だろう。これにより物理回線のスループットを最大限生かし切ることができる。

    #
    # IP configuration
    #

    - ip route default  gateway tunnel 1
    - ip route default  gateway tunnel 1 filter 500000  gateway pp 1
    - ip route default  gateway tunnel 1 hide  gateway pp 1 weight 0
    - ip route default  gateway pp 1 filter 45223 45228 hide  gateway tunnel 1 hide  gateway pp 1 weight 0
    + ip route default  gateway pp 1 filter 42556 42719 45223 45228 hide  gateway tunnel 1 hide  gateway pp 1 hide

    #
    # IP filter configuration
    #

    + ip filter 42556 pass 192.168.100.0/22 * tcp * 25565
    + ip filter 42719 pass 192.168.100.0/22 sessionserver.mojang.com,id.heroku.com,cli-auth.heroku.com,verify.salesforce.com tcp * https

    Luaで自動NNI/NTEガチャ 見出しにジャンプ

    大人の事情で輻輳しがちなPPPoEセッションの中に、当たり外れがあるのはご存知だろうか。
    StarlinkのRTTを上回ることもままあるフレッツのPPPoEは、更に遠い月に電話局があるのかというとそういう訳ではない。NNI/NTEの収容数がキャパを超えていても、その形態から設備増強がしづらく、需要時に輻輳しRTTおよび回線速度低下を招いている。ベストエフォートとはいえ、需要家として、パケロスを加速させて迷惑をかけたくない。
    実は収容毎に混雑具合にばらつきがあるため、接続・切断を繰り返すことで接続先が変わり、快適なPPPoEセッションを得られる場合がある。これを俗に「NTEガチャ」と呼ぶらしい。

    NTEガチャの流れ

    1. pp1を切断する。pp always-on onの間隔で再接続されないよう、使用不許可にする。
      55.6.2 相手先の使用不許可の設定
      55.6.7 切断
      6.2.1 常時接続の設定
      57.3 各相手先の状態の表示
    pp disable 1
    disconnect pp 1
    show status pp 1

    1. 既存の通信が迷子になるので、フローテーブルを消去する。
      マルチホーム環境では別のPPPoEセッションやIPv4 over IPv6にフォールバックするので、インターネット接続が維持される。
      55.4.14 NAT アドレステーブルのクリア
      55.4.7 IP の動的経路情報のクリア
    clear nat descriptor dynamic 1000
    clear ip dynamic routing

    1. 20-30分程度待つ。
    2. pp1を接続する。pp always-on onの間隔(デフォルト1分)待たずに再接続するなら、
      55.6.1 相手先の使用許可の設定
      55.6.6 発信
    pp enable 1
    connect pp 1

    1. IPアドレスの変更を確認し、RTTの自動計測スピードテストを回す
    show status pp 1

    1. 結果が良ければNTEガチャ終了。結果が悪ければ1.に戻る。

    これらを電源喪失やケーブル差し替えの度に手動で行うのは骨が折れるため、NTEガチャをLuaスクリプトで自動化した。

    -- 該当したら切断するハズレNNI/NTEブラックリスト (show status pp NUM の PP IP Address Remote)
    ntetbl = {
        nil,
        '198.51.100.74',
        '198.51.100.69',
        '198.51.100.102',
        '203.0.113.71',
        '203.0.113.72',
        '203.0.113.73'
    }


    ブラックリストを速度の遅いPPPoEセッションのshow status pp NUMのPP IP Address Remoteアドレスに置き換える。LocalはグローバルIPアドレスが付与されている。

    > show status pp 1
    PP[01]:
    ~~
        PP IP Address Local: 192.0.2.37, Remote: 203.0.113.71
        CCP: None


    syslogなら PPP/IPCP upで探せる。

      83162: 2038/01/18 17:03:33: PP[02] PPP/IPCP up  (Local: 192.0.2.32, Remote: 203.0.113.71)
      83426: 2038/01/18 17:23:34: PP[02] PPP/IPCP up  (Local: 100.64.243.21, Remote: 198.51.100.74)
      92424: 2038/01/19 12:08:09: PP[01] PPP/IPCP up  (Local: 100.64.32.156, Remote: 198.51.100.74)
      92495: 2038/01/19 12:14:08: PP[01] PPP/IPCP up  (Local: 192.0.2.230, Remote: 203.0.113.71)
      92529: 2038/01/19 12:43:33: PP[01] PPP/IPCP up  (Local: 100.64.58.252, Remote: 198.51.100.102)
      92576: 2038/01/19 12:47:02: PP[01] PPP/IPCP up  (Local: 192.0.2.157, Remote: 203.0.113.73)


    UnnumberedRemote: Noneをブラックリストに入れるには、nilを追記する
    「numbered」と「unnumbered」は、どう違うのですか? FAQ for YAMAHA RT Series / PPP

    PPPoEセッション数が2でない場合は、書き換えが必要だ

    -- PPPoEセッションが5つあることを想定している(セッションプラスの最大)
    for i = 1, 5 do
        if not(get_pp_status(i)) then
            peer_num = i
            break
        end
    end

    -- 5つのPPPoEセッションが継っている場合、ランダムにガチャする
    if not(peer_num) then
        math.randomseed(os.time())
        peer_num = math.random(5)
    end


    リポジトリ同梱のput-lua.shを使用して、LuaスクリプトをRTXの外部メモリに保存し、schedule atコマンドを使用して定期的に実行するとよい。
    37.1 スケジュールの設定
    レート制限はISPによるが、当環境では20分間隔未満では途中で失敗PPPoEセッションは継っていませんするようだ。

    schedule at 4 */* *:6,26,46:26 * lua nte-gacha.lua


    切断して再ガチャを促すLuaスクリプトもある。
    「ガチャ」というだけあって、そこそこスピードテスト結果がよいセッションを引いたとき、本当に最適なサーバか分からないためだ。
    繋がっているPPPoEセッションのRTTの90パーセンタイル値を比較し、悪い方を落とす。
    syslogで当たりのNTEを引きやすかった曜日・時間帯を確認し、schedule atに設定するとよい。

    比較のために、ip routeでそれぞれのPPPoEセッションにstatic routeされている必要がある。
    CloudflareのPublic DNSを指しているが、あくまでインターネット区間のRTTを計測する例示であり比較になるとは思わない。

    -- 2つのPPPoEセッションを比較して、RTTが悪い方を落としてnte-gacha.luaによる再ガチャを促す
    -- それぞれのPPPoEセッションを使うようにstatic routeされている前提
    if measure_rtt('1.1.1.1') > measure_rtt('1.1.1.2') then
        pp_disconnect(1)
    else
        pp_disconnect(2)
    end


    サービス情報サイト 見出しにジャンプ

    デフォルトでフレッツのPPPoEセッション上限は2で、1つインターネット接続に利用しても1セッションの枠が余る。
    サービス内容|フレッツ・セッションプラス|法人のお客さま|NTT東日本
    これはPPPoEマルチセッションやサービス情報サイト(NGN IPv4)に接続するためのものだ。
    サービス情報サイト(IPv4 / NTT東日本)への接続 : コマンド設定

    #
    # PP configuration
    #

    ### PP 4 ###

    pp select 4
     description pp v4flets-east
     pp auth myname guest@v4flets-east.jp guest

    #
    # DNS configuration
    #

    dns server select 100002 pp 2 any .v4flets-east.jp


    PADIタイムアウト 見出しにジャンプ

    PPPOE[XX] Disconnected, cause [PPPoE: PADI Timeout]
    ログ(syslog)にこんなメッセージが出て来たけど、何これ? FAQ for YAMAHA RT Series / Syslog
    FAQ for YAMAHA RT Series / 障害切り分け手順

    DHCP 見出しにジャンプ

    グローバルIPv6アドレスをステートレスDHCPv6で自動割り当てしているように、プライベートIPv4アドレスも同様にDHCPで自動割り当てしたい。
    サーバになる端末のMACアドレスに対するプライベートIPアドレスの固定は、本来端末側で行うべきだが、RTXが同一セグメントに複数のDHCPスコープを定義できることを利用して、比較的確実に集中管理できる。

    config 説明
    #
    # DHCP configuration
    #

    dhcp service server


    DHCPサーバ機能を有効にし、RTXがプライベートIPv4アドレスを配布する。DHCPクライアントはブリッジや二重NAT環境、プライベートネットワーク内に別のDHCPサーバがある場合に使う。

    #
    # LAN configuration
    #

    ip lan1 address 192.168.100.1/24

    #
    # DHCP configuration
    #

    - dhcp server rfc2131 compliant except remain-silent
    + dhcp server rfc2131 compliant on
    - dhcp scope 1 192.168.100.2-192.168.100.191/24
    + dhcp scope 1 192.168.100.64-192.168.100.127/24 gateway 192.168.100.1


    DHCPで払い出すアドレス範囲を決める。

    + dhcp scope lease type 11 bind-only
    + dhcp scope 11 192.168.100.2-192.168.100.63/24 gateway 192.168.100.1
    + dhcp scope bind 11 192.168.100.2 01 00 00 5e 00 53 00
    + dhcp scope bind 11 192.168.100.21 01 00 00 5e 00 53 f1
    + dhcp scope bind 11 192.168.100.22 01 00 00 5e 00 53 f2


    プライベートIPアドレスをDHCPで固定する。

    • scope 1は通常の自動割り当て、scope 11は固定のIPと対応付けられたMACアドレスを持つ端末しか入れないbind-only。一般的なCPEのように固定に老番を割り振るような、IPアドレスが衝突する可能性が残る運用をしなくて済む。
      192.168.100.254まで使っていないのは、scope 1192.168.100.0/26scope 11192.168.100.64/26パケットフィルタに指定しやすい192.168.100.0/25からだ。
    ipcalc 192.168.100.0/26
    Network:        192.168.100.0/26
    Netmask:        255.255.255.192 = 26
    Broadcast:      192.168.100.63

    ipcalc 192.168.100.64/26
    Network:        192.168.100.64/26
    Netmask:        255.255.255.192 = 26
    Broadcast:      192.168.100.127

    ipcalc 192.168.100.0/25
    Network:        192.168.100.0/25
    Netmask:        255.255.255.128 = 25
    Broadcast:      192.168.100.127


    12.1.4 DHCP スコープの定義
    12.1.6 DHCP アドレス割り当て動作の設定

    • RFC 2131のuse-clientidが有効なので、IP固定にはchaddrフィールドのMACアドレスではなくClient-Identifierを指す。
      MACアドレスが00:00:5e:00:53:f1のとき、type ethernet0x01を先頭に添えた01 00 00 5e 00 53 f1ethernet 00:00:5e:00:53:f1と表記する。
      except use-clientidのとき、dhcp scope bind 11 192.168.100.21 00:00:5e:00:53:f1と表記する。
      12.1.5 DHCP 予約アドレスの設定
    > show status dhcp 11
    DHCPスコープ番号: 11
       ネットワークアドレス: 192.168.100.0
                   割り当て中アドレス: 192.168.100.2
              (タイプ) クライアントID: (01) 00 00 5e 00 53 00
                             ホスト名: WIN-2021-06-25
                         リース残時間: 2日 6時間 38分 42秒
                   割り当て中アドレス: 192.168.100.21
              (タイプ) クライアントID: (01) 00 00 5e 00 53 f1
                         リース残時間: 2日 9時間 4分 20秒
                   割り当て中アドレス: 192.168.100.22
              (タイプ) クライアントID: (01) 00 00 5e 00 53 f2
                         リース残時間: 2日 9時間 4分 20秒
     スコープの全アドレス数: 62
    ...


    Ethernet Numbers
    57.25 DHCP サーバーの状態の表示

    dhcp manual release 192.168.100.64
    # dhcp manual lease 192.168.100.2 01 00 00 5e 00 53 00


    端末毎にリースの更新が必要だ。

    • Windows: ipconfig /renew
    • Linux: sudo dhclient -r sudo dhclient
    • iOS: 設定 -> Wi-Fi -> AP名 (i) -> リースを更新
    dhcp scope option 1 subnet_mask=255.255.255.0 router=192.168.100.1 domain=. interface_mtu=1500 ntp_server=192.168.100.1 vendor_specific=01,04,00,00,00,02,02,04,00,00,00,01 tz_string=4a,53,54,2d,39 tz_database=41,73,69,61,2f,54,6f,6b,79,6f domain_search_list=2e
    dhcp scope option 11 subnet_mask=255.255.255.0 router=192.168.100.1 dns=192.168.100.1 domain=. interface_mtu=1500 ntp_server=192.168.100.1 vendor_specific=01,04,00,00,00,02,02,04,00,00,00,01 tz_string=4a,53,54,2d,39 tz_database=41,73,69,61,2f,54,6f,6b,79,6f domain_search_list=2e


    DHCPオプションでサブネットマスクやDNSサーバ、NTPサーバ等を併せて自動設定させる。内容はスコープ毎に変えられる。

    If you would like to push NTP server settings to a non-windows device (Like IP Phone), use DHCP scope option 042. Do not use DHCP scope option 004 unless it is specifically mentioned in any documentation.
    Active Directory: Time Synchronization - TechNet Articles - United States (English) - TechNet Wiki

    "JST-9" | Format-Hex

       Label: String (System.String) <56261791>

              Offset Bytes                                           Ascii
                     00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
              ------ ----------------------------------------------- -----
    0000000000000000 4A 53 54 2D 39                                  JST-9

    "Asia/Tokyo" | Format-Hex

       Label: String (System.String) <707D4ABA>

              Offset Bytes                                           Ascii
                     00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
              ------ ----------------------------------------------- -----
    0000000000000000 41 73 69 61 2F 54 6F 6B 79 6F                   Asia/Tokyo


    DHCPオプション FAQ for YAMAHA RT Series / TCP/IP
    Dynamic Host Configuration Protocol (DHCP) and Bootstrap Protocol (BOOTP) Parameters
    Adding or changing time zone settings

    #
    # Ethernet Filter configuration
    #

    no ethernet filter 1 pass-nolog dhcp-bind 1
    no ethernet filter 11 pass-nolog dhcp-bind 11

    #
    # LAN configuration
    #

    no ethernet lan1 filter in 1 11

    #
    # Schedule configuration
    #

    schedule at 99 +60 * no ethernet lan1 filter in


    IPアドレスは端末側で自由に設定できてしまう。dhcp-bind型のフィルタを使うと、RTXのDHCPサーバで自動設定された端末からの通信のみに制限できる。
    DHCPサーバー機能とMACアドレスフィルターの併用
    DHCP認証機能
    ……はずだが、DHCPに使われるARPなどを除くパケットはMACアドレスだけでなくIPv4アドレスもみるようで、ソースアドレスがIPv6では端から通過できないためデュアルスタック環境では使い物にならない。
    IPv4シングルスタックのVLANでも機能しなかったのが何故かは分からなかった。IPv4射影アドレスじゃないものなぁ。
    Wiresharkで観察するIPv4 Mapped IPv6アドレスを使った通信:Geekなぺーじ
    SSHで設定しているときにRTXとの通信ができなくならないよう、scheduleでconfigを消去するよう仕込んでおくとよい。
    YAMAHAルーター RTX1210 で、接続端末をMACアドレス制限 - Qiita

    Wake On LAN 見出しにジャンプ

    RT自身が直結しているLANインタフェース以外にMagic Packetを送信することはできない
    Wake On LAN

    > show arp
    カウント数: 7
    インタフェース IPアドレス        MACアドレス       TTL(秒)
    LAN1(port1)    192.168.100.2     00:00:5e:00:53:00  383
    LAN1(port4)    192.168.100.21    00:00:5e:00:53:f1  897
    LAN1           192.168.100.22    00:00:5e:00:53:f2  393

    wol send lan1 00:00:5e:00:53:00 192.168.100.2


    遠隔地からのWOLはディレクテッドブロードキャスト192.168.100.255を使うが、これはデフォルトで破棄される

    NTP 見出しにジャンプ

    RTXはSNTPサーバ・クライアントに対応しており、インターネットやNGNのNTPサーバで時刻合わせを行い、LANからの時刻問い合わせに応答できる。

    ntpsec-ntpdateでNTPのベンチマーク 見出しにジャンプ

    NTPの性質上、RTTが変動したり(jitterが大きい)、非対称ルーティングで行きと帰りのRTTが大きく異なる環境では正確な時刻合わせが難しい。そのため、NAPTが挟まったりRTTが変動しがちなIPv4 PPPoEよりも、IPv6 IPoEで問い合わせた方がよさそうだ。
    ntp.nict.jpはStratum 1で、尚且つIPv4/IPv6デュアルスタックだ。
    NICT 公開 NTP サービス
    IPv6 IPoE環境では、DHCPv6のオプションでNGNのSNTPサーバアドレスが通知される。プライマリとセカンダリ2つが通知されているが、3つめがあるという噂もある。
    フレッツNGN環境・・・IPv6環境でのNTPサーバー:こっそりと。 - livedoor Blog
    RFC 4075 - Simple Network Time Protocol (SNTP) Configuration Option for DHCPv6

    > show status ipv6 dhcp

    DHCPv6 status

      LAN1 [server]
        state: reply

      LAN2 [client]
        state: established
        server:
        ~~
          SNTP server[1]: 2404:1a8:1102::b
          SNTP server[2]: 2404:1a8:1102::a


    57.27 DHCPv6 の状態の表示
    本当にSNTP server[1]が最速なのか、はたまたStratum 1のNICTを使うべきなのか。

    ntpdig ntp.nict.jp
    2036-02-07 06:28:15.640370 (+0900) +0.003544 +/- 0.016075 ntp.nict.jp 2001:ce8:78::2 s1 no-leap

    ntpdig 2404:1a8:1102::b
    2036-02-07 06:28:16.848818 (+0900) +0.000432 +/- 0.005337 2404:1a8:1102::b s2 no-leap


    NGNのSNTPサーバはpingに応答しないので、ntpdで実際にクエリを送ってベンチマークした。

    1. /etc/ntp.confにNTPサーバを列挙
      ベンチマーク用途なら構わないが、実際にntp.confを設定する際にはBCP223とLeap Smearing(time.google.com, time.aws.comが採用)を混ぜるべきでない。

    DeepL翻訳: GoogleのNTPサーバーは、数秒単位で正確な時間が必要なだけなら、優れたサーバーです。しかし、それ以上に正確にUTCを追いかけたいのであれば、使うべきではありません。
    Best Practices for Connecting to NTP Servers | RIPE Labs

    RFC 8633: Network Time Protocol Best Current Practices
    うるうさび | Public NTP | Google Developers
    Amazon Time Sync is now available over the internet as a public NTP service

    # For more information about this file, see the ntp.conf(5) man page.

    # Use public servers from the pool.ntp.org project.
    # Please consider joining the pool (https://www.pool.ntp.org/join.html).
    #pool 2.fedora.pool.ntp.org iburst
    server 2404:1a8:1102::b iburst
    server 2404:1a8:1102::a iburst
    server 2404:1a8:1102::c iburst
    server ntp.nict.jp iburst

    # Reduce the maximum number of servers used from the pool.

    1. crondで継続的にntpq -peersを実行し
    7-47/20 * * * * /usr/sbin/ntpq --peers --width 1000 >> ~/ntpq-peers.log

         remote                                   refid      st t when poll reach   delay   offset   jitter
    =======================================================================================================
    *2404:1a8:1102::a                        133.243.236.19   2 u  424 1024  377  12.1162   0.1173   0.2105
    +2404:1a8:1102::b                        133.243.236.18   2 u  251 1024  377  12.3800  -0.3326   0.2219
    +2404:1a8:1102::c                        133.243.236.19   2 u  262 1024  377  12.5095   0.0779   0.3047
    -2001:ce8:78::2                          .NICT.           1 u  892 1024  377  31.1017   1.2856   2.6171
    ...

    1. 集計した
      rtxconfig/ntpq-summary.ps1 at main · nyanshiba/rtxconfig
    ./ntpq-summary.ps1
    delay sort by [remote, StandardDeviation, Sum, Average, Maximum, Minimum]: StandardDeviation

    remote           Count          Average              Sum Maximum Minimum StandardDeviation Property
    ------           -----          -------              --- ------- ------- ----------------- --------
    2404:1a8:1102::b   726 12.5691947658402 9125.23540000002 12.8409  1.3587 0.428803495900749 delay
    2404:1a8:1102::a   726 12.5219961432507 9090.96920000001 12.8328  0.0697 0.495338872189885 delay
    2404:1a8:1102::c   726 12.4926334710743 9069.65189999996 12.8337       0 0.683078749331647 delay
    2001:ce8:78::2     725 33.0027975172412 23927.0281999999 37.9781  3.0622  2.25944840116679 delay

    jitter sort by [remote, StandardDeviation, Sum, Average, Maximum, Minimum]: Average

    remote           Count           Average              Sum Maximum Minimum StandardDeviation Property
    ------           -----           -------              --- ------- ------- ----------------- --------
    2404:1a8:1102::b   726 0.401240909090909         291.3009  2.2845  0.0468 0.424318160354816 jitter
    2404:1a8:1102::c   726 0.746102892561983         541.6707  2.2262  0.1325 0.676005521303636 jitter
    2001:ce8:78::2     725   1.1334484137931 821.750099999998  2.6171  1.0387 0.417041735147126 jitter
    2404:1a8:1102::a   726  1.78392465564739        1295.1293  7.3903  0.1239  2.71238156302911 jitter


    遅延delayが大きければ必ずしも時刻合わせに支障をきたすRTT変動jitterが大きいとは限らず、NGN網内の代替SNTPサーバSNTP server[2]はjitterが大きいようだった。ただ、インターネット上にあるStratum 1のNICTntp.nict.jpも決してよいとはいえず、素直に下流であるStratum 2のNGNの優先SNTPサーバSNTP server[2]を使うべきと判明した。

    # ntpdate 2404:1a8:1102::b


    4.16 NTP による時計の設定

    定期的にNTPで時刻合わせ 見出しにジャンプ

    毎日12時34分56秒にntpdateを実行する例。ISPの資料やLuaでのRTT監視によると、混雑していない未明の中途半端な時刻に実行するとよいだろう。
    DNSの可視化検討 JANOG49 Meeting
    37.1 スケジュールの設定

    schedule at 1 */* 12:34:56 * ntpdate 2404:1a8:1102::b syslog


    NTPの時刻合わせの精度を向上させるLuaスクリプト 見出しにジャンプ

    そもそもRTXのSNTPサーバは秒単位でしか調整しないため、精度に難がある。
    IPv6 IPoEではDHCPv6のオプションでSNTPサーバ通知されるため、対応しているLinuxのntpdなら直接ミリ秒単位で時刻合わせするが、その他OSやIPv4シングルスタックなVLANでNGNのSNTPサーバを利用するにはRTXに頼ることになる。

    # ntpdate 2404:1a8:1102::b
    2022/06/05 18:18:16  +0second


    そこで、SNTPの問い合わせを連続して行い(丁度ntpdのiburstと似てる)、+0secondが連続したら終了するLuaスクリプトを書いてみた。

    -- DHCPv6で降ってきたNGNのNTPサーバリストを取得
    function get_dhcpv6_ntp()
        local rtn, str = rt.command('show status ipv6 dhcp')
        return {string.match(str, /SNTP\sserver\[\d\]:\s([\w:]+)\s+/g)}
    end
    ntptbl = get_dhcpv6_ntp()
    -- table.insert(ntptbl, '2404:1a8:1102::c')

    -- 複数のNTPサーバで時刻合わせする関数
    function accur_ntpdate(tbl)
        local result = {}
        for i, v in ipairs(tbl) do
            -- 時刻合わせの直前にsleepを噛ますとよいかも?
            rt.sleep(1)
            local rtn, str = rt.command($'ntpdate ${v}')
            table.insert(result, string.match(str, '([+-]%d)second'))
        end
        return table.concat(result)
    end

    -- 2つのNTPサーバとの時刻合わせ結果が+0になるまで合わせなおす
    while (timediff ~= '+0+0') do
        timediff = accur_ntpdate(ntptbl)
        print(timediff)
    end


    RTXをSNTPサーバにする 見出しにジャンプ

    #
    # DHCP configuration
    #

    + dhcp scope option 1 ntp_server=192.168.100.1

    #
    # SNTPD configuration
    #

    + sntpd service on
    sntpd host lan1


    SNTPサーバー機能
    15.1.8 DHCP オプションの設定
    FAQ for YAMAHA RT Series / TCP/IP DHCPオプション
    RTX810をSNTPサーバにする(+DHCPでオプション配布) - Humanity

    DHCPオプションでRTX本機192.168.100.1で稼働するSNTPサーバを通知すれば、WindowsやApple iOSが使ってくれる……とは限らないようだ。

    実際は各OS思い思いにtime.windows.com, time.google.com, time.apple.comに問い合わせる。しかもWindowsに限っては、123/udpがパケットフィルタで破棄されると時刻合わせに失敗したままになる目も当てられない仕様だ。
    静的DNSレコードを使うとRTXに問い合わせを捻じ曲げられる。

    dns static a time.apple.com 192.168.100.1 ttl=3600
    dns static aaaa time.apple.com fdca::1 ttl=3600

    dns static a time-ios.apple.com 192.168.100.1 ttl=3600
    dns static aaaa time-ios.apple.com fdca::1 ttl=3600

    dns static a time-macos.apple.com 192.168.100.1 ttl=3600
    dns static aaaa time-macos.apple.com fdca::1 ttl=3600

    dns static a time.google.com 192.168.100.1 ttl=3600
    dns static aaaa time.google.com fdca::1 ttl=3600

    dns static a time1.google.com 192.168.100.1 ttl=60
    dns static aaaa time1.google.com fdca::1 ttl=60

    dns static a time2.google.com 192.168.100.1 ttl=60
    dns static aaaa time2.google.com fdca::1 ttl=60

    dns static a time3.google.com 192.168.100.1 ttl=60
    dns static aaaa time3.google.com fdca::1 ttl=60

    dns static a time4.google.com 192.168.100.1 ttl=60
    dns static aaaa time4.google.com fdca::1 ttl=60

    dns static a time.windows.com 192.168.100.1 ttl=3600


    WindowsでRTXのSNTPを利用する 見出しにジャンプ

    設定 -> 時刻と言語を確認してtime.windows.comが設定されているときは、w32tmにRTXのSNTPを手動で設定するとよい。

    1. W32Timeサービスを有効化
    # サービスを起動し、スタートアップ時に実行するよう設定する
    Set-Service -Name W32Time -StartupType Automatic -Status Running

    # 確認
    Get-Service -Name W32Time | Select-Object DisplayName,Name,StartType,Status

    DisplayName  Name    StartType  Status
    -----------  ----    ---------  ------
    Windows Time W32Time Automatic Running

    1. w32tmでSNTPサーバを設定
    w32tm /query /status
    閏インジケーター: 3 (同期未実行)
    階層: 0 (未指定)
    精度: -23 (ティックごとに 119.209ns)
    ルート遅延: 0.0000000s
    ルート分散: 0.0000000s
    参照 ID: 0x00000000 (未指定)
    最終正常同期時刻: 未指定
    ソース: Local CMOS Clock
    ポーリング間隔: 10 (1024s)

    w32tm /config /manualpeerlist:192.168.100.1 /syncfromflags:manual /update
    コマンドは正しく完了しました。

    w32tm /resync
    再同期コマンドをローカル コンピューターに送信しています
    コマンドは正しく完了しました。

    w32tm /query /status
    閏インジケーター: 0 (警告なし)
    階層: 2 (二次参照 - (S)NTP で同期)
    精度: -23 (ティックごとに 119.209ns)
    ルート遅延: 0.0004251s
    ルート分散: 8.3588899s
    参照 ID: 0xC0A86401 (ソース IP:  192.168.100.1)
    最終正常同期時刻: 2021/04/24 8:32:59
    ソース: 192.168.100.1
    ポーリング間隔: 10 (1024s)

    1. 帳尻合わせの様子を確認
    w32tm /stripchart /computer:192.168.100.1 /period:60
    192.168.100.1 [192.168.100.1:123] を追跡中。
    現在の時刻は 2021/04/24 8:33:18 です。
    08:33:18, d:+00.0002926s o:+00.5909824s  [                           | *                         ]

    w32tm /monitor /computers:ntp.nict.jp
    ntp.nict.jp[133.243.238.243:123]:
        ICMP: 28ms 遅延
        NTP: +0.4193414s ローカル コンピューターの時刻からのオフセット
            RefID: 'NICT' [0x5443494E]
            階層: 1

    警告:
    逆名前解決が最適な方法です。タイム パケット内の
    RefID フィールドは NTP 実装間で異なっており、IP
    アドレスを使用していない場合があるため、名前が正しくない可能性があります。

    w32tm /stripchart /computer:ntp.nict.jp /period:60
    ntp.nict.jp [XXX.XXX.XXX.XXX:XXX] を追跡中。
    現在の時刻は 2020/08/21 20:23:24 です。
    20:23:24, d:+00.0227694s o:+00.4145991s  [                           |*                          ]
    20:24:24, d:+00.0224138s o:+00.4136462s  [                           |*                          ]
    20:25:24, d:+00.0220661s o:+00.4127709s  [                           |*                          ]
    20:26:24, d:+00.0225493s o:+00.4122641s  [                           |*                          ]
    20:27:25, d:+00.0213942s o:+00.4107398s  [                           |*                          ]
    ~~
    21:39:26, d:+00.0239230s o:+00.3665131s  [                           |*                          ]
    21:40:26, d:+00.0226257s o:+00.3653180s  [                           |*                          ]
    21:41:26, d:+00.0215479s o:+00.3643673s  [                           |*                          ]


    Windows タイム サービスのツールと設定 | Microsoft Learn
    第3回 w32tmコマンドとレジストリによるWindows Timeサービスの制御:Windowsネットワーク時刻同期の基礎とノウハウ(改訂版)(1/4 ページ) - @IT

    NAT 見出しにジャンプ

    NAPT 見出しにジャンプ

    1つの外側IPv4アドレス(IPCPやMAP-Eで降ってきたグローバルIPアドレス)を複数の内側アドレス(プライベートIP)で共有するために、変換テーブルを持ちステートフルに動作する。これをNAPT(ヤマハはIPマスカレード)という。
    IPアドレス及びポートをNATは1:1、NAPTは1:多で変換する。その対応関係は静的NAT静的NAPTのconfig構文からも読み取れる。

    config 説明
    #
    # NAT Descriptor configuration
    #

    nat descriptor log off
    nat descriptor backward-compatibility 2


    NAPTのポートマッピング・パケットフィルタには様々なタイプがあり、対戦ゲームやVoIPがP2P通信を始める際のUDPホールパンチングの可否に影響する。これを俗に「NAT越え」と呼ぶ。
    NAT動作タイプ2(ポートセービングIPマスカレード)のとき、TCPはRFC 5780のEndpoint-Independent Mappingでポートを有効活用し、UDPなどその他のプロトコルはAddress( and Port?)-Dependent Mapping動作となる。
    NAT動作タイプの違いについて
    NATディスクリプター機能 概要
    ゲームでよくある「NATタイプ」はどう判定 しているの?
    Nintendo Switch の「NATタイプ」判定条件 - Qiita
    WebRTCの裏側にあるNATの話 - A talk on NAT behind WebRTC
    実践 WebRTC 〜最新事例と開発ノウハウの紹介〜
    How NAT traversal works · Tailscale
    いずれにせよ動的フィルタがIPアドレスとポートの組み合わせのフローを持つので、
    ファイアウォール機能
    Address and Port-Dependent Filtering、Mappingと併せてRFC 3489のPort Restricted Cone相当の動作になる。

    - nat descriptor masquerade remove df-bit on
    + nat descriptor masquerade remove df-bit off


    NAPTを通過するパケットのDon't Fragmentビットを無視させる、Path MTU Blackholeの回避策が有効になっているが、Path MTU Discoveryが効かない状態はスループットの低下を招くので無効にする。
    23.16 IP マスカレード変換時に DF ビットを削除するか否かの設定
    PMTUDを効かせるには、併せてOutboundのICMP Type 3 Code 4を許可する必要がある。
    Internet Control Message Protocol - Wikipedia

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
     ip pp nat descriptor 1000

    #
    # TUNNEL configuration
    #

    ### TUNNEL 1 ###

    tunnel select 1
     ip tunnel nat descriptor 20000

    #
    # NAT Descriptor configuration
    #

    nat descriptor type 1000 masquerade hairpin=off
    nat descriptor type 20000 masquerade hairpin=off

    nat descriptor timer 1000 900
    - nat descriptor timer 1000 tcpfin 60
    + nat descriptor timer 1000 tcpfin 120
    # nat descriptor timer 1000 protocol=udp port=domain 10
    + nat descriptor timer 1000 protocol=udp port=ntp 30
    + nat descriptor timer 1000 protocol=udp port=https 120
    + nat descriptor timer 1000 protocol=udp 300
    + nat descriptor timer 1000 protocol=tcp 7440
    + nat descriptor timer 1000 protocol=icmp 60

    nat descriptor address outer 1000 ipcp
    - nat descriptor masquerade incoming 1000 reject
    + nat descriptor masquerade incoming 1000 discard

    • NAPTテーブルにないインターネットからのInbound方向のパケットはreject、iptablesのREJECT --reject-with tcp-reset相当の動作にしたい。
      PoC/README.md at master · sebres/PoC
      しかし、攻撃者にTCP RSTを返すことで「Listenすらしてません!そこにサービスはありません!」と表明するのは0-1023/tcpのみで、他は「FWでLAN守ってます」感が滲み出てしまうdiscard、iptablesのDROPと同じ動作になってしまう。結局デフォルトのrejectからdiscardへ変更した。
      23.10 外側から受信したパケットに該当する変換テーブルが存在しないときの動作の設定
      何もListenしないダミーのLinuxマシンにforwardするとか、LOOPBACKインタフェースを使うとか、nat descriptor masquerade staticを数万行書けば再現できるかもしれない(他力本願寺)が、設定を間違えると大惨事なのでやめておく。
    - nat descriptor masquerade port range 1000 60000-64095 49152-59999 44096-49151
    + nat descriptor masquerade port range 1000 32768-65534


    NAPTでは CPE用途では、最初のポート範囲を使い切るのも困難と思うが...。
    23.11 IP マスカレードで利用するポートの範囲の設定

    ~~
    nat descriptor address outer 20000 map-e


    Web GUIでv6プラスやOCNバーチャルコネクトを選択すると、外側アドレス(グローバルIPアドレス)にmap-eが設定され、マップルールに従って利用可能なポート範囲が取得される。環境によってはマップルールを許可するパケットフィルタが必要だ。
    IPv4 PPPoEではipcpで外側アドレスを取得する。
    23.5 NAT 処理の内側 IP アドレスの設定
    23.4 NAT 処理の外側 IP アドレスの設定

    NAPTの統計情報は下記コマンドで確認できる。
    60.19 IP マスカレードで使用しているセッション数の表示

    show nat descriptor masquerade session summary
    NAT/IPマスカレード 動作タイプ : 2
    Interface            Desc Num    Outer Address                Current/Max  Peak
    -------------------  ----------  ---------------------------  ----------- -----
    PP[01](1)                  1000  ipcp/198.51.100.2              214/65534   214
    PP[02](1)                  2000  ipcp/203.0.113.4               211/65534   211
    PP[03](1)                  1000  ipcp                             0/65534     0
    PP[04](1)                  2000  ipcp                             0/65534     0
    TUNNEL[1](1)              20000  map-e/192.0.2.8                138/65534   138
    -------------------  ----------  ---------------------------  ----------- -----


    NAPTのアドレスマップは下記コマンドで確認できる。
    57.14 動的 NAT ディスクリプタのアドレスマップの表示

    > show nat descriptor address 1000 detail
    NAT/IPマスカレード 動作タイプ : 2
    参照NATディスクリプタ : 1000, 適用インタフェース : PP[01](1)
    Masqueradeテーブル
        外側アドレス: ipcp/198.51.100.170
        ポート範囲: 32768-65534   30 セッション
    プロトコル      内側アドレス                  宛先   マスカレード    TTL(秒)
       UDP    192.168.100.1.4500             *.*.*.*.*         4500       static
       UDP     192.168.100.1.500             *.*.*.*.*          500       static
       TCP   192.168.100.7.59024     203.0.113.232.443        62918           48
       TCP   192.168.100.7.58579     203.0.113.65.443        33535         7411
       TCP   192.168.100.7.58588    192.0.2.148.5223        36601         7212
       TCP   192.168.100.8.60053    192.0.2.136.5223        38390         7340
       TCP  192.168.101.69.59803    192.0.2.135.5223        39667         7246
    ...


    ポート開放 見出しにジャンプ

    プライベートネットワーク内のListenポートに静的IPv4 NAPT/IPマスカレード/ポートフォワーディング/ポートマッピングし、パケットフィルタの穴あけを行うことを、合わせて俗に「ポート開放」と呼ぶ。
    IPv6では通常NAPTしないため、パケットフィルタの穴あけだけ行えばよいが、アプリケーションや相手クライアントがIPv6に対応している必要がある。

    1. RTXでMinecraft Java Editionサーバ用のポート25565/tcpを解放する例
    config 説明
    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
     ip pp nat descriptor 1000

    #
    # TUNNEL configuration
    #

    ### TUNNEL 1 ###

    tunnel select 1
     ip tunnel nat descriptor 20000

    #
    # NAT Descriptor configuration
    #

    nat descriptor type 1000 masquerade hairpin=off
    nat descriptor type 20000 masquerade hairpin=off


    マルチセッションを想定

    nat descriptor type 1000 masquerade
    + nat descriptor masquerade static 1000 1 192.168.102.2 tcp 25565


    NAPTされた非対称ネットワークの場合、グローバルIPアドレス:25565宛に接続してきても、LANのどの端末にマッピングすればよいか分からない。
    そこで静的NAPTを設定すると、特定のポート/プロトコル宛のInbound通信を特定の端末に宛てられる。
    23.8 静的 IP マスカレードエントリの設定 サーバ公開用に用意したVLAN内にあるサーバ機のプライベートIPアドレスが192.168.102.2と想定。

    IPv4 PPPoE25565/tcpを待ち受ける前提で説明しているが、Minecraftに限って言えばポート番号を含められるSRVレコードに対応しているため、25565番でなくともよい。
    所有しているドメインにSRVに対応した権威DNSを使用していて、任意のポートに対応したサービスなら、CGNATでなければIPv4 over IPv6でもサーバを公開できる。

    e.g. if _minecraft._tcp.example.com
    Protocol - wiki.vg

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
    +  ip pp secure filter in ... 41255
    +  ip pp secure filter out ... dynamic ... 43900 ...
     ip pp nat descriptor 1000

    #
    # IP filter configuration
    #

    + ip filter 41255 pass-log * 192.168.102.2 tcp * 25565

    #
    # IP dynamic filter configuration
    #

    ...
    ip filter dynamic 43900 * * tcp syslog=on timeout=7440
    ...


    インターネットからの接続を受け入れるには、推奨フィルタに含まれる動的フィルタ(SPI)に穴あけが必要。
    41255番は、インターネット上のあらゆるクライアント*からLAN内のサーバ192.168.102.2に、プロトコルtcpであらゆる(エメフェラル)ポート*からサーバの25565ポート宛の通信を許可するフィルタを定義し、syslogに残すpass-log。これをPPインターフェースのInbound方向ip pp secure filter inに適用する。
    UDPを使用するBedrock Editionに比べ、TCPを使用するJava Editionが詐称パケットを使った攻撃に晒されるリスクは低いと思うが、BCP38/84など、基本的なパケットフィルタ設定もお忘れなきよう。
    サーバからクライアントへのOutbound方向の戻りパケットは、既存の動的フィルタで許可される。

    #
    # IP filter configuration
    #

    + ip filter 42255 pass-nolog * * tcp 25565 *

    #
    # IP configuration
    #

    - ip route default gateway tunnel 1
    + ip route default gateway pp 1 filter 42255 gateway tunnel 1


    L2TP/IPsecなど特定のポートで待ち受ける必要のあるサービスで、一部のポート番号しか使えないIPv4 over IPv6 (動的IP契約)に代わって0-65535全てのポートが使えるIPv4 PPPoEマルチセッション、つまり非対称ルーティング環境では、静的ルートの設定変更も必要。

    42255番のフィルタで25565/tcpからの通信を定義し、ip route default gatewayでPP1をサーバ専用、その他のインターネットはIPv4 over IPv6トンネルを使うように設定する例。
    その他のインターネットのパフォーマンスを最大化したい場合は、ロードバランスも可能。

    1. OSのファイアウォールの設定
      例えば...
    New-NetFirewallRule -DisplayName "Allow Inbound Minecraft Server" -Direction Inbound -LocalPort 25565 -Protocol TCP -RemoteAddress Any -Action Allow


    Windows PowerShell を使用した高度なセキュリティ管理機能を備えた windows Defender ファイアウォール (Windows 10) - Windows security | Microsoft Docs
    New-NetFirewallRule

    1. アプリケーションを起動して、Listenしているか確認
    Get-NetTCPConnection | Select-String "25565"
    netstat -an | Select-String "25565"

    1. LANの外からnmapで確認(TCPポートスキャン)
    nmap -Pn -p 25565 グローバルIPまたはFQDN
    Starting Nmap 7.80 ( https://nmap.org ) at 2020-06-14 18:54 JST
    Nmap scan report for example.com (グローバルIPまたはFQDN)
    Host is up.

    PORT      STATE  SERVICE
    25565/tcp open   minecraft

    Nmap done: 1 IP address (1 host up) scanned in 2.63 seconds


    逆NAT 見出しにジャンプ

    逆NAT、つまり全世界のインターネットをRTXのNAT配下に収めることで、ちょうど順方向のNATがグローバルIPアドレスをプライベートIPアドレスに変換するように、任意のグローバルIPアドレス宛の通信を別のアドレスに捻じ曲げられる。
    逆NAT, 逆IPマスカレード…とは? FAQ for YAMAHA RT Series / NAT&IP Masquerade
    Twice NAT機能
    NATディスクリプター コマンド仕様

    以前こんなことがあった

    下記はGoogle Public DNSへの名前解決を、破棄せずOpenDNSやAdGuardへの問い合わせに改ざんする例。
    非暗号化通信に限るが、タイムアウトさせることなく通信先を改ざんできる。
    トルコのISPが偽Google Public DNSを運用:Geekなぺーじ
    始める | Public DNS | Google Developers
    DNSSEC General Availability – OpenDNS
    AdGuard DNS moves to new addresses

    • 逆NAT用のNATディスクリプタではNAPT(IPマスカレード)しないので、nat
    #
    # NAT Descriptor configuration
    #

    nat descriptor type 1000 masquerade hairpin=off
    ~~
    nat descriptor type 1002 nat

    • 名前解決(53/udp宛)のアドレスマップを30秒で消す(本来は5秒が望ましい)
    nat descriptor timer 1002 protocol=udp port=domain 30

    • 予期せぬ発呼を防止

    静的 NAT のみを使用する場合には、nat descriptor address outer コマンドとnat descriptor address inner コマンドの設定に注意する必要がある。初期値がそれぞれ ipcp と auto であるので、例えば何らかの IP アドレスをダミーで設定しておくことで動的動作しないようにする。
    23.6 静的 NAT エントリの設定

    nat descriptor address outer 1002 0.0.0.0
    nat descriptor address inner 1002 0.0.0.0

    • 逆NATはOutbound、つまりNATディスクリプタに"入っていく"方向にかかる。NATディスクリプタの外側にGoogle Public DNS8.8.8.8、内側にインターネットおよびOpenDNS208.67.222.222がある。
    nat descriptor static 1002 3 8.8.8.8=208.67.222.222 1
    nat descriptor static 1002 4 8.8.4.4=208.67.220.220 1

    • 動的パケットフィルタsyslog=onでは、OUT方向の8.8.8.8への通信として記録されるから、OpenDNSがHTTPS RRにNOERROR NOANSWERを返す仕様を利用して動作確認するとよい。
      AdGuardならブロックされるアドレスで確認するとよいだろう。
    dig @8.8.8.8 nyanshiba.com type65

    • 非対称な逆NATでは、Google Public DNSのアドレスマップが残っているときに、正規のOpenDNSへの通信がタイムアウトする。
      マルチホームなら別の経路に逃がすか、端からタイムアウトしても構わないアドレスを使うのがよい。逆NATを適用するPPやトンネルインターフェースを通らなければよい。
      8.1.7 IP の静的経路情報の設定
    dig @208.67.222.222 nyanshiba.com type65

    #
    # IP configuration
    #

    ip route 208.67.222.222 gateway tunnel 1
    ip route 208.67.220.220 gateway tunnel 1

    • 逆NATを適用
    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
     ip pp nat descriptor 1000 reverse 1002


    パケットフィルタ 見出しにジャンプ

    RTXのWeb GUIでインターネット接続設定を行った際に適用される推奨フィルタには、日常的にあまり意識しないようなパケットフィルタ設定が含まれている。
    Web GUI「プロバイダー接続」で設定されるIPフィルターの解説
    ファイアウォール機能のセキュリティレベル7
    動的フィルタ(SPI)が設定されている時点でファイアウォールとしては十分機能するのだが、特にIPv6の推奨フィルタは必要最低限の簡素なもので、Ingress Filteringが全く考慮されていない。

    @ykatombn氏の設定を丸パクリベースに、パケットフィルタを設定していく。syslogの有効無効やVLANの影響で範囲が異なる点以外はほぼ同じか私の方が雑なので、こちらの記事を参考にされたほうがよい。

    Internet
    RTX830
    ip pp secure filter out [ip filter 200013] [200020]...
    PP (LAN2)
    ip pp secure filter in [ip filter 200003] [200020]...
    ip route *** gateway?
    ip lan1 secure filter in
    LAN1
    ip lan1 secure filter out
    PC PC PC

    IPパケット・フィルタリング機能のインタフェースへの適用位置 5. ローカルルータの内部機能の位置関係(Rev.4系) FAQ for YAMAHA RT Series / IP Packet Filter

    重複したconfigの統合 見出しにジャンプ

    9.1.26 フィルタリングによるセキュリティの設定
    ルーターconfigの最適化

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
     ip pp secure filter in 200003 ...

    ### PP 2 ###

    pp select 2
    -  ip pp secure filter in 201003 ...
    +  ip pp secure filter in 200003 ...

    #
    # TUNNEL configuration
    #

    ### TUNNEL 1 ###

    tunnel select 1
    -  ip tunnel secure filter in 400003 ...
    +  ip tunnel secure filter in 200003 ...

    #
    # IP filter configuration
    #

    ip filter 200003 reject 192.168.100.0/24 * * * *
    ...
    -  ip filter 201003 reject 192.168.100.0/24 * * * *
    - ...
    -  ip filter 400003 reject 192.168.100.0/24 * * * *
    - ...


    動的フィルタ 見出しにジャンプ

    RTXの動的フィルタは一般的にStatefull Packet Inspection(SPI)と呼ばれるもので、Web GUIでインターネット接続を設定したときにデフォルトで挿入される、推奨フィルタにも使われている。
    インターネットからの通信は基本的に廃棄し、LANからの通信は許可する動作を、双方向通信のTCP/IPで実現する。
    ちょうど、の中から外へは自由に開き戸を開けられ、出先:443/tcpへの用事を済ませたらドアを閉じるような挙動になるが、家:49152/tcp号室のドアが空いている間は、出先:443/tcpからの有象無象は自由に出入りできる。
    これをAddress and Port-Dependent Filteringといい、出入りできる"間"を動的フィルタのタイマやNAPTタイマで設定する。

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
    -  ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032
    +  ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030
    -  ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099
    +  ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025               42900  dynamic 43110 43900 43010 43100 43000 43910 43920

    #
    # IP filter configuration
    #

    - ip filter 200099 pass * * * * *
    + ip filter 42900 pass 192.168.100.0/22 *
    + ip filter 49999 reject * *
    + ip filter 80000 pass * * udp * https
    - ip filter 200026 restrict * * tcpfin * www,21,nntp
    - ip filter 200027 restrict * * tcprst * www,21,nntp
    - ip filter 200032 pass * 192.168.100.0/24 tcp * ident

    #
    # IP dynamic filter configuration
    #

    + ip filter dynamic 43000 * * ntp syslog=on timeout=2

    - ip filter dynamic 200081 * * domain
    + ip filter dynamic 43010 * * domain syslog=off timeout=5

    - ip filter dynamic 200082 * * www
    + ip filter dynamic 43100 * * filter 80000 syslog=off timeout=120
    + ip filter dynamic 43110 * * www syslog=off timeout=7440

    - ip filter dynamic 200080 * * ftp
    - ip filter dynamic 200083 * * smtp
    - ip filter dynamic 200084 * * pop3
    - ip filter dynamic 200085 * * submission
    - ip filter dynamic 200098 * * tcp
    + ip filter dynamic 43900 * * tcp syslog=on timeout=7440

    - ip filter dynamic 200099 * * udp
    + ip filter dynamic 43910 * * udp syslog=on timeout=300

    + ip filter dynamic 43920 * * ping syslog=off timeout=60

    - ip filter dynamic timer tcp-syn-timeout=30 tcp-fin-timeout=5 tcp-idle-time=3600 udp-idle-time=30 dns-timeout=5
    + ip filter dynamic timer tcp-syn-timeout=30 tcp-fin-timeout=120 tcp-idle-time=7440 udp-idle-time=120 dns-timeout=5

    #
    # LAN configuration
    #

    - ipv6 lan2 secure filter in 101000 101001 101002 101003
    + ipv6 lan2 secure filter in 101000        101002 101003
    - ipv6 lan2 secure filter out 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 101099
    + ipv6 lan2 secure filter out 62900  dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # IPv6 filter configuration
    #

    - ipv6 filter 101099 pass * * * * *
    + ipv6 filter 62900 pass ra-prefix@lan2::/64 *
    + ipv6 filter 69999 reject * *
    + ipv6 filter 80000 pass * * udp * https
    - ipv6 filter 101001 pass * * tcp * ident

    #
    # IPv6 dynamic filter configuration
    #

    + ipv6 filter dynamic 63000 * * ntp syslog=off timeout=2

    - ipv6 filter dynamic 101081 * * domain
    + ipv6 filter dynamic 63010 * * domain syslog=off timeout=5


    - ipv6 filter dynamic 101082 * * www
    + ipv6 filter dynamic 63100 * * filter 80000 syslog=off timeout=300
    + ipv6 filter dynamic 63110 * * www syslog=off timeout=7440

    - ipv6 filter dynamic 101080 * * ftp
    - ipv6 filter dynamic 101083 * * smtp
    - ipv6 filter dynamic 101084 * * pop3
    - ipv6 filter dynamic 101085 * * submission
    - ipv6 filter dynamic 101098 * * tcp
    + ipv6 filter dynamic 63900 * * tcp syslog=on timeout=7440

    - ipv6 filter dynamic 101099 * * udp
    + ipv6 filter dynamic 63910 * * udp syslog=on timeout=300

    + ipv6 filter dynamic 63920 * * ping6 syslog=off timeout=60

    • IPv6も同様に
    #
    # FASTPATH configuration
    #

    - ip flow timer tcp 900
    + ip flow timer tcp 7440
    - ip flow timer udp 30
    + ip flow timer udp 300
    - ip flow timer icmp 30
    + ip flow timer icmp 60
    - ip flow timer slow 30
    + ip flow timer slow 120


    BCP38/84 見出しにジャンプ

    こんなパケットが届いてしまった、、、

    偽装パスポートは、空港の時点で落とすべきだよね。

    より厳密な解釈では、ISPから割り当てられたアドレスを送信元アドレスとして利用した通信のみが正常であり、割り当てられたものとは異なるアドレスを送信元アドレスとして利用している場合は正常ではない
    送信元検証 | IIJの技術 | インターネットイニシアティブ(IIJ)

    IPアドレス・スプーフィング攻撃(ip spoofing)に対処するフィルタを教えて下さい。FAQ for YAMAHA RT Series / IP Packet Filter
    RFC 2827: Network Ingress Filtering: Defeating Denial of Service Attacks which employ IP Source Address Spoofing
    RFC 3704: Ingress Filtering for Multihomed Networks
    BCP38とCAIDA spoofer – JPNIC Blog
    State of IP Spoofing
    第152回 ソムリエの嗜みと文書管理の重要性!市場?史上?初!!スペシャル « podcast - #セキュリティのアレ
    送信元を詐称した通信を遮断する|Aterm®WG2600HS2 ユーザーズマニュアル

    internet service providers (ISPs) should implement ACLs at the subscriber edges. Doing so ensures that only inbound traffic originating from subnets is allocated to respective customers.
    Two Simple Ways to Thwart DDoS Attacks | NETSCOUT

    Bogon filtering - Wikipedia
    BGP Filter Guides – BGP Filter Guide – Guidance on BGP Filtering
    BGPの経路情報を元にuRPFを用いてIngress Filteringを行う手法。Fullbogonともなるとconfigが肥大し、頻回の更新を求められるためBGPは有効だ。
    ASNを持っていればピアリングを申請できる。
    Bogon Reference: via BGP | Team Cymru
    https://www.team-cymru.org/Services/Bogons/fullbogons-ipv4.txt
    https://www.team-cymru.org/Services/Bogons/fullbogons-ipv6.txt
    NSP-Security-JP(NSP-SEC-JP)Update JANOG17 - 13-1_nsp-sec-jp.pdf
    RIPE Anti-Spoofing Task Force HOW-TO — RIPE Network Coordination Centre
    Bogon Routes Report - bgp.he.net

    In general, you don't have to. If you're a small business, implementing BCP38 is the responsibility of your ISP, be they dialup, cablemodem, DSL, or 'fiber'. The faster your connection, the more important it is.
    As noted above, while any filtering your in-house router/firewall will apply will be egress filtering, that doesn't make it useless, by any means.
    Information for small businesses - BCP38

    外向きのフィルタを用意する必要性を感じないかもしれないが、余計なパケットをインターネットに流すべきでない。マスクをしてOutboundをフィルタしよう。

    #
    # LAN configuration
    #

    - ipv6 lan2 secure filter in 101000 101002 101003
    + ipv6 lan2 secure filter in 101000 101002 101003 61200
    - ipv6 lan2 secure filter out       62900 dynamic 63110 63900 63000 63010 63100 63910 63920
    + ipv6 lan2 secure filter out 62200 62900 dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
    -  ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030
    +  ip pp secure filter in 41200  200020 200021 200022 200023 200024 200025 200030
    -  ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 42900 dynamic 43110 43900 43010 43100 43000 43910 43920
    +  ip pp secure filter out 42200  200020 200021 200022 200023 200024 200025 42900 dynamic 43110 43900 43010 43100 43000 43910 43920

    #
    # IP filter configuration
    #

    - ip filter 200000 reject 10.0.0.0/8 * * * *
    - ip filter 200001 reject 172.16.0.0/12 * * * *
    - ip filter 200002 reject 192.168.0.0/16 * * * *
    - ip filter 200003 reject 192.168.100.0/24 * * * *
    - ip filter 200010 reject * 10.0.0.0/8 * * *
    - ip filter 200011 reject * 172.16.0.0/12 * * *
    - ip filter 200012 reject * 192.168.0.0/16 * * *
    - ip filter 200013 reject * 192.168.100.0/24 * * *
    + ip filter 41200 reject 0.0.0.0/8,10.0.0.0/8,36.0.64.81,100.64.0.0/10,127.0.0.0/8,169.254.0.0/16,172.16.0.0/12,192.0.0.0/24,192.0.2.0/24,192.88.99.0/24,192.168.0.0/16,198.18.0.0/15,198.51.100.0/24,203.0.113.0/24,224.0.0.0/3 *
    + ip filter 42200 reject * 0.0.0.0/8,10.0.0.0/8,36.0.64.81,100.64.0.0/11,100.96.0.0/12,127.0.0.0/8,169.254.0.0/16,172.16.0.0/12,192.0.0.0/24,192.0.2.0/24,192.88.99.0/24,192.168.0.0/16,198.18.0.0/15,198.51.100.0/24,203.0.113.0/24,224.0.0.0/3
    ip filter 42900 pass 192.168.100.0/22 *

    - ip filter 200026 restrict * * tcpfin * www,21,nntp
    - ip filter 200027 restrict * * tcprst * www,21,nntp
    - ip filter 200032 pass * 192.168.100.0/24 tcp * ident

    #
    # IPv6 filter configuration
    #

    + ipv6 filter 61200 reject ::/3,2001:2::/48,2001:10::/28,2001:db8::/32,2002::/16,ra-prefix@lan2::/64,3ffe::/16,4000::/2,8000::/1 *
    + ipv6 filter 62200 reject * ::/3,2001:2::/48,2001:10::/28,2001:db8::/32,2002::/16,ra-prefix@lan2::/64,3ffe::/16,4000::/2,8000::/1
    ipv6 filter 62900 pass ra-prefix@lan2::/64 *

    - ipv6 filter 101001 pass * * tcp * ident


    ICMP 見出しにジャンプ

    #
    # LAN configuration
    #

    - ipv6 lan2 secure filter in 101000 101002 101003 61200
    + ipv6 lan2 secure filter in 61100  61110  101003 61200
    - ipv6 lan2 secure filter out             62200 62900 dynamic 63110 63900 63000 63010 63100 63910 63920
    + ipv6 lan2 secure filter out 62100 62110 62200 62900 dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # IPv6 filter configuration
    #

    - ipv6 filter 101000 pass * * icmp6 * *
    - ipv6 filter 101002 pass * * udp * 546
    + ipv6 filter 61100 pass ra-prefix@lan2::/64,::,fe80::/64 ra-prefix@lan2::/64,fe80::/64,ff02::/16 icmp6 3,134-136
    + ipv6 filter 61110 pass-log fe80::/64 fe80::/64 udp 547 546
    + ipv6 filter 62100 pass ra-prefix@lan2::/64,::,fe80::/64 ra-prefix@lan2::/64,fe80::/64,ff02::/16 icmp6 1,133,135,136
    + ipv6 filter 62110 pass-log fe80::/64 ff02::1:2 udp 546 547

    • NDP, DHCPv6を許可する
    #
    # LAN configuration
    #

    - ipv6 lan2 secure filter in 61100 61110 101003 61200
    + ipv6 lan2 secure filter in 61100 61110 101003 61200 61300
    - ipv6 lan2 secure filter out 62100 62110 62200             62900 dynamic 63110 63900 63000 63010 63100 63910 63920
    + ipv6 lan2 secure filter out 62100 62110 62200 62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
    -  ip pp secure filter in 41200 200020 200021 200022 200023 200024 200025 200030
    +  ip pp secure filter in 41200 200020 200021 200022 200023 200024 200025 41300
    -  ip pp secure filter out 42200             200020 200021 200022 200023 200024 200025 42900 dynamic 43110 43900 43010 43100 43000 43910 43920
    +  ip pp secure filter out 42200 42300 42310 200020 200021 200022 200023 200024 200025 42900 dynamic 43110 43900 43010 43100 43000 43910 43920

    #
    # IP filter configuration
    #

    - ip filter 200030 pass * 192.168.100.0/24 icmp * *
    + ip filter 41300 pass-log * * icmp 3,11,12
    + ip filter 42300 pass-log 192.168.100.0/22 * icmp 3,8,11,12
    + ip filter 42310 reject * * icmp

    #
    # IPv6 filter configuration
    #

    - ipv6 filter 101000 pass * * icmp6 * *
    + ipv6 filter 61300 pass-log * ra-prefix@lan2::/64 icmp6 1-4,128
    + ipv6 filter 62300 pass-log ra-prefix@lan2::/64 * icmp6 1-4,128,129
    + ipv6 filter 62310 reject * * icmp6

    #
    # IP configuration
    #

    + ip filter source-route on
    + ip filter directed-broadcast on
    + ip stealth all
    ip icmp echo-reply send on
    ip icmp echo-reply send-only-linkup off
    - ip icmp mask-reply send on
    + ip icmp mask-reply send off
    - ip icmp parameter-problem send off
    + ip icmp parameter-problem send on
    ip icmp redirect send on
    ip icmp redirect receive off
    - ip icmp time-exceeded send on rebound=off
    + ip icmp time-exceeded send on rebound=on
    - ip icmp timestamp-reply send off
    + ip icmp timestamp-reply send off
    - ip icmp unreachable send on rebound=off
    + ip icmp unreachable send on rebound=on

    #
    # IPv6 configuration
    #

    no ipv6 stealth
    ipv6 rh0 discard on
    ipv6 icmp echo-reply send on
    ipv6 icmp echo-reply send-only-linkup off
    - ipv6 icmp parameter-problem send off
    + ipv6 icmp parameter-problem send on
    ipv6 icmp redirect send on
    ipv6 icmp redirect receive off
    ipv6 icmp time-exceeded send on rebound=off
    ipv6 icmp unreachable send on rebound=off
    ipv6 icmp packet-too-big send on


    IPIPとマップルール 見出しにジャンプ

    #
    # IPv6 configuration
    #

    ipv6 source address selection rule prefix

    #
    # LAN configuration
    #

    - ipv6 lan2 secure filter in 61100 61110 101003 61200 61300
    + ipv6 lan2 secure filter in 61000 61100 61110  61200 61300
    - ipv6 lan2 secure filter out       62100 62110 62200 62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920
    + ipv6 lan2 secure filter out 62010 62100 62110 62200 62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # IPv6 filter configuration
    #

    - ipv6 filter 101003 pass * * 4
    + ipv6 filter 61000 pass-log 2001:380:a120::9 ra-prefix@lan2::c6:3364:a300:0100/128 4
    + ipv6 filter 62010 pass ra-prefix@lan2::c6:3364:a300:0100/128 2001:380:a120::9 4

    2222/02/22 02:22:22: LAN2 Rejected at IN(69999) filter: IPv4(tunnel) 2001:380:a120::9 > 2001:db8:b0ba:10ee:c6:3364:a300:0100


    IPv4 over IPv4トンネル、IPv4 over IPv6トンネルでは外側IPヘッダーのプロトコル番号に4番が用いられ、IPv6 over IPv4トンネル、IPv6 over IPv6トンネルでは41番が用いられます。 IPIPパケットの受信インターフェースにフィルターを適用している場合は、これらのプロトコル番号のパケットの通過を許可してください。 IPIPトンネリング

    Protocol Numbers

    #
    # LAN configuration
    #

    ipv6 lan2 secure filter in 61000 61100 61110 61200 61300
    - ipv6 lan2 secure filter out 62010       62100 62110 62200 62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920
    + ipv6 lan2 secure filter out 62010 62011 62100 62110 62200 62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # IPv6 filter configuration
    #

    + ipv6 filter 62011 pass-log ra-prefix@lan2::1/128 rule.map.ocn.ad.jp tcp * https

    • OCNバーチャルコネクトのマップルール取得時、RTXのエメフェラルポートは随分低いポートから使うようで、ipv6 source address selection rule prefixに従うため、ipv6 lan1 addressra-prefix@lan2::1/128。誤って破棄されている場合は、下記のようなsyslogが発生する。
    2222/02/22 02:22:22: LAN2 Rejected at OUT(62221) filter: TCP 2001:db8:b0ba:10ee::1.2232 > 2600:9000:21**:****:c:3c50:880:93a1.https


    Map Rule Server URL Specification

    Specifications Remarks
    URI https://rule.map.ocn.ad.jp/?ipv6Prefix=<address>&ipv6PrefixLength=<prefixLength>&code=<API Key> Embed <IPv6 address> and <prefix length> allocated to CE
  • Example of URI: https://rule.map.ocn.ad.jp/?ipv6Prefix=2400:4050:XXX:&ipv6PrefixLength=YY&code=Abag9k2RFgerkljgsirSDEFgwada
  • IP Addressing: NAT Configuration Guide, Cisco IOS Release 15M&T - Mapping of Address and Port Using Encapsulation [Cisco ASR 1000 Series Aggregation Services Routers] - Cisco

    引っ越し先でのネットワーク環境整備: MAP-E - ばびぶべぼ研究室
    MAP-E(OCN) - 学習帳@ainoniwa.net

    #
    # DNS configuration
    #

    dns service recursive

    • FQDN指定するには、DNSリカーシブサーバが動作している必要がある。 FQDN フィルター機能
      DNSリカーシブサーバに問い合わせさえすれば、TTLに関係なくFQDNタイマが切れるまでIPアドレスのテーブルが保持される。
    #
    # IP filter configuration
    #

    + ip filter fqdn timer 172800 auto=on


    NetBIOS 見出しにジャンプ

    Web GUIでインターネット接続設定をした際に自動で適用されるヤマハ推奨フィルタには、NetBIOS over TCP/IPを破棄するフィルタが含まれる。
    なぜポート137,138,139(NetBIOS,便利な機能)を、フィルタするんですか?FAQ for YAMAHA RT Series / Windows
    無用な発呼を抑えるフィルタ設定例 FAQ for YAMAHA RT Series / Config
    RTシリーズでサポートしているニーモニック / TCPポート番号 mnemonic table
    そのほか、Amp攻撃に使われやすいプロトコル、トロイの木馬に使われた前歴があるポート番号など、ブロックすべきポートは数多ある。しかしconfigが冗長になってキリがない。
    2.9. Port blocking Fetch Standard
    動的フィルタがSPIの役割を果たし、WAN側からのパケットはデフォルト破棄される。逆にLAN側からのパケットはそのSPIip/ipv6 pp/tunnel/lan2 secure filter outを開放するので、十分にケアしなければならない。

    お前が始めた物語だろ

    NetBIOS over TCP/IPはDHCPオプションで無効化しているからLAN側が発呼することはまずないのだが、ポート番号は複数指定できるのでその例示として。NEC系のHGWでよく見るAtermのフィルタにはNFS2049/もう少しあったので、そちらも追加した。
    パケットフィルタエントリ 初期値 ローカルルータモード初期値一覧|Aterm®WX7800T8 ユーザーズマニュアル
    Aterm BL902HW のファイアーウォールの初期設定

    #
    # LAN configuration
    #

    ipv6 lan2 secure filter in 61000 61100 61110 61200 61300
    - ipv6 lan2 secure filter out 62010       62100 62110 62200             62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920
    + ipv6 lan2 secure filter out 62010 62011 62100 62110 62200 62210 62220 62300 62310 62900 dynamic 63110 63900 63000 63010 63100 63910 63920

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
    -  ip pp secure filter in 41200 200020 200021 200022 200023 200024 200025 41300
    +  ip pp secure filter in 41200                                           41300
    -  ip pp secure filter out 42200 42300 42310 200020 200021 200022 200023 200024 200025 42900 dynamic 43110 43900 43010 43100 43000 43910 43920
    +  ip pp secure filter out 42200 42300 42310 42210 42220                               42900 dynamic 43110 43900 43010 43100 43000 43910 43920

    #
    # IP filter configuration
    #

    - ip filter 200020 reject * * udp,tcp 135 *
    - ip filter 200021 reject * * udp,tcp * 135
    - ip filter 200022 reject * * udp,tcp netbios_ns-netbios_ssn *
    - ip filter 200023 reject * * udp,tcp * netbios_ns-netbios_ssn
    - ip filter 200024 reject * * udp,tcp 445 *
    - ip filter 200025 reject * * udp,tcp * 445
    + ip filter 42210 reject * * tcp,udp 135,netbios_ns-netbios_ssn,445,2049,1243,5351,12345,27374,31785,31789,31791 *
    + ip filter 42220 reject * * tcp,udp * 135,netbios_ns-netbios_ssn,445,2049,1243,5351,12345,27374,31785,31789,31791

    #
    # IPv6 filter configuration
    #

    + ipv6 filter 62210 reject * * tcp,udp 135,netbios_ns-netbios_ssn,445,2049,1243,5351,12345,27374,31785,31789,31791 *
    + ipv6 filter 62220 reject * * tcp,udp * 135,netbios_ns-netbios_ssn,445,2049,1243,5351,12345,27374,31785,31789,31791


    注意が必要なのは、エメフェラルポートが含まれる点だ。DNSリカーシブサーバのポートランダマイズ範囲を広げている環境でip/ipv6 pp/tunnel/lan2 secure filter outに適用すると巻き込まれてしまう。私はVLAN環境なのでNetBIOS over TCP/IPフィルタはip/ipv6 lan1/N secure filter inに指定することになるが、自ずとDNSリカーシブサーバへの通信を許可するフィルタと併せて適用することになるため、破棄を免れている。

    VLAN 見出しにジャンプ

    RTXが対応しているVLAN方式にはポート分離機能, LAN分割機能, タグVLANがある。

    LAN Type ポート分離機能 LAN分割機能 タグVLAN
    VLAN間ルーティング・IPパケットフィルタ(異なるセグメント)
    部門ごとに社内ネットワークを構成する(LAN1ポートをグループに分ける)
    IPv6 IPoE対応機能 - RTpro
    X O O
    RTXでアクセスポート(= RTX単体でVLANをつくれる) O O X
    トランクポート X X O
    スイッチやAPでのVLAN(マルチSSID)
    タグVLANを設定する
    部門ごとに無線ネットワークを分割 : ルーター + 無線LANアクセスポイント Web GUI設定
    ゲスト用の無線ネットワークを設定 : ルーター コマンド設定 + 無線LANアクセスポイント Web GUI設定
    LANポート設定 WLX212技術資料 - RTpro
    ポートミラーリング(Wiresharkでパケットキャプチャ)と併用
    4.45 ポートミラーリング機能の設定 - RTpro
    タグVLAN(トランクポート)とLAN分割機能(アクセスポート)の併用 物理インターフェース単位で可
    = LAN3インターフェースのある機種のみ
    = RTX830は非対応

    VLANはLANを安全にする機能ではない。本来「うちのLANには繋げられないな...」というユーザや機器を繋げても害がないようフィルタリングしなければならない。
    性善説に基づくLANと性悪説に基づくLANが混在する環境をつくっていると意識して、気を引き締めてconfigを流し込もう。

    タグVLAN 見出しにジャンプ

    config 説明
    #
    # LAN configuration
    #

    lan type lan1 1000-fdx speed-downshift=off energy-saving=on
    ip lan1 address 192.168.100.1/24
    ip lan1 proxyarp off
    - ip lan1 arp log off
    + ip lan1 arp log on
    ip lan1 dhcp service server
    ipv6 lan1 address ra-prefix@lan2::1/64
    ipv6 lan1 rtadv send 1 o_flag=on
    ipv6 lan1 dhcp service server

    + description lan1/1 home
    + vlan lan1/1 802.1q vid=101 name=VLAN101
    + ip lan1/1 address 192.168.101.1/24
    ip lan1/1 proxyarp off
    + ip lan1/1 arp log on

    + description lan1/2 guest
    + vlan lan1/2 802.1q vid=102 name=VLAN102
    + ip lan1/2 address 192.168.102.1/24
    ip lan1/2 proxyarp off
    + ip lan1/2 arp log on

    + description lan1/3 server
    + vlan lan1/3 802.1q vid=103 name=VLAN103
    + ip lan1/3 address 192.168.103.1/24
    ip lan1/3 proxyarp off
    + ip lan1/3 arp log on

    • IEEE 802.1Qタグを使ったタグVLAN環境を設定する。タグVLANではRTXのスイッチインターフェースLAN1はトランクポート動作となり、RTXの有線LANポートに挿した端末側で参加するVLANを選べてしまう。
      IEEE 802.1QおよびマルチSSID機能のあるWLXなどの無線アクセスポイントでは、SSID毎に異なるタグVLANを設定し、アクセスポート相当の動作となる。
      LANポート設定
      つまり、他のVLAN対応機器と連携したVLAN環境はタグVLANを、RTX単体でアクセスポートを作れないと目的を果たさないならLAN分割機能を使えばよい。
      スイッチインターフェースLAN3があるRTX1220などは、一応LAN分割機能を併用してアクセスポートをつくれる。まあこの辺りはマネージドL2スイッチの領分だろう。
    • VLANで使うIPアドレスの決め方
      クラスCのプライベートIPアドレス192.168.100.1/24の3オクテット目が100-103なのは、CIDR表記で192.168.100.0/22で括りやすく、パケットフィルタを書きやすいからだ。
    ipcalc 192.168.100.0/22
    Network:        192.168.100.0/22
    Netmask:        255.255.252.0 = 22
    Broadcast:      192.168.103.255

    ipcalc 192.168.103.0/24
    Network:        192.168.103.0/24
    Netmask:        255.255.255.0 = 24
    Broadcast:      192.168.103.255


    プライベートIPアドレスに使える範囲は決まっているので、その中から選んで設定しよう。
    IANA IPv4 Special-Purpose Address Registry

    VLANのIPパケットフィルタ設定を見ると、secure filter in/outのどちらがOutbound/Inboundか要領を得ない。これはエンドポイント視点ではなく、ネットワークの中間にいる RTX視点でin/out を命名しているからだ。

    • 例えばvlan lan1/2内にいるホスト192.168.102.64視点でパケットの動きをみると、以下のようになる。
      • ホストから送信された他VLAN宛のパケットは、LAN側インターフェースに入っていきip lan1/2 secure filter in、LAN側インターフェースを出ていくip lan1 secure filter out
      • インターネット宛のパケットは、LAN側インターフェースに入っていきip lan1/2 secure filter in、WAN側インターフェースからインターネットに出ていくip pp/tunnel secure filter out。戻りパケットがWAN側インターフェースに入りip pp/tunnel secure filter in、LAN側インターフェースを出ていくip lan1/2 secure filter out
      • 同一VLAN宛のパケットは、L3ではなくL2で通信するので、ルータ・IPパケットフィルタではなくRTXのスイッチ・Ethernetフィルタで処理される。
        同一セグメント内の通信をフィルタしたい場合、マネージドL2スイッチが別途必要。Wi-Fi APに搭載される「プライバシーセパレータ」もシンプルではあるが同じくL2分離の一種。
    • 因みに、L2TP/IPsecリモートアクセスVPNで接続された(vlan lan1/2内にいない)ホスト192.168.102.64視点でパケットの動きをみると、以下のようになる。
      • 他VLAN宛のパケットは、PP ANONYMOUSインターフェースに入りip pp secure filter in、LAN側インターフェースを出ていくip lan1 secure filter out
      • 同一セグメント宛は、LAN側インターフェースを出ていくip lan1/2 secure filter out。L3 VPNなので同一セグメントであろうとルータ・IPパケットフィルタで処理される。

    このことから、ip lan1/N secure filter in/outいずれか一方でフィルタすればよさそうだ。
    VLANに限らず、送信元詐称パケットは送信元でないと見分けがつかないので、

    1. インターネット: ISPのルータ
    2. リモートアクセスVPN: pp anonymousインターフェースのip pp secure filter in
    3. VLAN: ip/ipv6 lan1/N secure filter in

    でフィルタした方がよい。この項では3. VLANのパケットフィルタしかケアしないので、1. 2.は別項へのパーマリンクを参照されたし。

    #
    # DHCP configuration
    #

    dhcp service server
    dhcp server rfc2131 compliant except remain-silent
    - dhcp scope 1 192.168.100.2-192.168.100.191/24
    + dhcp scope 1 192.168.100.20-192.168.100.191/24
    + dhcp scope 2 192.168.101.20-192.168.101.191/24
    + dhcp scope 3 192.168.102.20-192.168.102.191/24
    + dhcp scope 4 192.168.103.20-192.168.103.191/24
    + dhcp scope option 1 dns=192.168.100.1 ntp_server=192.168.100.1
    + dhcp scope option 2 dns=192.168.100.1 ntp_server=192.168.100.1
    + dhcp scope option 3 dns=192.168.100.1 ntp_server=192.168.100.1
    + dhcp scope option 4 dns=192.168.100.1 ntp_server=192.168.100.1

    #
    # LAN configuration
    #

    ip lan1 address 192.168.100.1/24
    # + ip lan1 secure filter in 42200 42210 42220 42900
    # + ip lan1 secure filter out 41200 41900
    ip lan1/1 address 192.168.101.1/24
    + ip lan1/1 secure filter in 42200 42210 42220 42900
    + ip lan1/1 secure filter out 41200 41900
    ip lan1/2 address 192.168.102.1/24
    + ip lan1/2 secure filter in 42200 42210 42220 42900
    + ip lan1/2 secure filter out 41200 41900
    ip lan1/3 address 192.168.103.1/24
    + ip lan1/3 secure filter in 49999
    + ip lan1/3 secure filter out 49999

    #
    # PP configuration
    #

    # ### PP 1 ###

    # pp select 1
    #  pppoe use lan2
    # - ip pp secure filter in 200003 ...
    # + ip pp secure filter in 200004 ...
    # - ip pp secure filter out 200013 ...
    # + ip pp secure filter out 200014 ...

    # #
    # # TUNNEL configuration
    # #

    # no tunnel enable all

    # ### TUNNEL 1 ###

    # tunnel select 1
    #  tunnel encapsulation ipip/map-e
    # - ip tunnel secure filter in 200003 ...
    # + ip tunnel secure filter in 200004 ...
    # - ip tunnel secure filter out 200013 ...
    # + ip tunnel secure filter out 200014 ...

    #
    # IP filter configuration
    #

    ip filter 41200 reject 0.0.0.0/8,10.0.0.0/8,...
    ip filter 42200 reject * 0.0.0.0/8,10.0.0.0/8,...
    ip filter 42210 reject * * tcp,udp 135,netbios_...
    ip filter 42220 reject * * tcp,udp * 135,netbios_...
    + ip filter 41900 pass * 192.168.100.0/22
    ip filter 42900 pass 192.168.100.0/22 *
    ip filter 49999 reject * *

    > show ip route detail | grep implicit
    Searching ...
    192.168.100.0/24    192.168.100.1          LAN1  implicit
    192.168.101.0/24    192.168.101.1        LAN1/1  implicit
    192.168.102.0/24    192.168.102.1        LAN1/2  implicit
    192.168.103.0/24    192.168.103.1        LAN1/3  implicit


    57.4 IP の経路情報テーブルの表示
    implicit経路を弄るのは難しそうなので、VLAN間通信の破棄にはIngress Filteringに使ったBogonフィルタを、WAN側との通信の許可には推奨フィルタに修正に使った既存のフィルタを適用するする。LAN2/PP/TunnelのようなWAN側インターフェースとInbound/Outboundの向きが逆なので、lan1/N secure filter in/outではあべこべに適用する形になる。
    例えばlan1/2 secure filter in/outに適用されたBogonフィルタ...,192.168.0.0/16,...192.168.102.0/24が含まれるが問題ない。同じVLAN内はL2スイッチで通信するため、ルータsecure filter in/outを通ることはないからだ。ヤマハの設定例と異なり、implicit経路だけでなくBCP38/84もケアするため、VLAN構成を変えても設定変更が不要だ。

    ※部門間の通信を遮断する場合、次のフィルターを設定します。
    ip vlan1 secure filter in 1041 1042 1043 1044 1045 1046 1047 3000
    部門ごとに社内ネットワークを構成する(LAN1ポートをポート別に分ける)

    Implementing BCP38 - BGP.guru
    lan1/N secure filter inにBogonフィルタを適用するため、lan1/Nを通らないRTX本機を信用するならlan2/pp/tunnel secure filter outには不要。NetBIOS over TCP/IPも同様だ。ただし、Ingress Filteringの考えに沿えば、VLAN間同様にL3ルーティングされるVPNも一つのVLANインターフェースと見做してフィルタすべきだ。

    • InboundのIngress Filteringの調整
      VLANを切る前の送信元アドレスはLAN1の範囲192.168.100.0/24だが、VLANを切った後は192.168.100.0/22の範囲をとり得る。lan2/pp/tunnel secure filter inBogonフィルタを使っているなら設定変更は不要だが、ip filter 200003 reject 192.168.100.0/24 * * * *を使っているなら範囲を調整する必要がある。
    #
    # LAN configuration
    #

    - ip lan1/2 secure filter in                42200 42210 42220 42900
    + ip lan1/2 secure filter in  253123 256867 42200 42210 42220 42900
    - ip lan1/2 secure filter out               41200 41900
    + ip lan1/2 secure filter out 253124 256768 41200 41900

    #
    # IP filter configuration
    #

    + ip filter 253123 pass-log 192.168.100.0/22 192.168.100.1 udp * domain,ntp
    + ip filter 253124 pass-nolog 192.168.100.1 192.168.100.0/22 udp domain,ntp *
    + ip filter 256867 pass-log 0.0.0.0,192.168.100.0/22 192.168.100.1,192.168.101.1,192.168.102.1,192.168.103.1,255.255.255.255 udp dhcpc dhcps
    + ip filter 256768 pass-log 192.168.100.1,192.168.101.1,192.168.102.1,192.168.103.1 192.168.100.0/22,255.255.255.255 udp dhcps dhcpc

    #
    # DNS configuration
    #

    - dns host lan1
    + dns host lan1 lan1/1 lan1/2 lan1/3

    #
    # SNTPD configuration
    #

    sntpd service on
    - sntpd host lan1
    + sntpd host lan1 lan1/1 lan1/2 lan1/3


    VLAN間通信をBogonフィルタで破棄する前に、DHCPとDNSは許可しないとWAN側との通信すら開始できない。

    • DHCPサーバへのDHCP Discover, RequestUDP 0.0.0.0:68 > 255.255.255.255:67, UDP 192.168.102.64:68 > 192.168.102.1:67, DHCPサーバやリレーエージェントからのDHCP Offer, ACKUDP 192.168.102.1:67 > 255.255.255.255:68, 192.168.102.64:68は、RTXのDHCPサーバを使う以上ルータlan1/2 secure filter in/outを通るので、許可する必要がある。動的フィルタip filter dynamicは対応していないので、静的フィルタip filterで書く。
      RTシリーズでサポートしているニーモニック / UDPポート番号 mnemonic table

    以下は設定できますが、動的フィルターとして動作しません
    dhcpc/dhcps/dhcpv6c/dhcpv6s
    8.1.14 動的フィルターの定義

    #
    # LAN configuration
    #

    ip lan1/2 secure filter in 253123 256867 42200 42210 42220 42900
    - ip lan1/2 secure filter out 253124 256768        41200 41900
    + ip lan1/2 secure filter out 253124 256768 222222 41200 41900 dynamic 222222

    #
    # IP filter configuration
    #

    + ip filter 222222 pass-nolog 192.168.100.0/26 192.168.100.0/22 tcpsyn * 22,80,5201
    + ip filter dynamic 222222 192.168.100.0/26 192.168.100.0/22 filter 222222 syslog=on timeout=6

    • 管理VLAN・DHCPスコープ(192.168.100.0/24のうち、192.168.100.0/26)からのSSH22/tcp, HTTP(Web GUI)80/tcp, iperf35201/tcpの越境をざっくり許可する例。
    • 動的フィルタip filter dynamicfilter句に静的フィルタip filterを指定しつつ、静的フィルタも適用しているのは、動的フィルタのトリガーとなるパケットを静的に通す必要があるからだ。ちょうどヤマハの推奨フィルタのように
      filter句に設定されたip filterpass/reject, 送信元/宛先IPアドレスは無視されるが、トリガーに使うので正確に指定している。

    なお、ip filter コマンドの IP アドレスは無視される。 pass/reject の引数も同様に無視される。
    8.1.14 動的フィルターの定義

    • ログが二重に記録されてしまうため、いずれか一方だけpass-logなりsyslog=onすればよいが、動的フィルタなら新たにフローが追加されたときだけログに記録されるため、実際の"開き戸"の状態を表している一方、静的フィルタならTCP/SYNtcpsynが許可されればログに記録されるため、既に開放された"開き戸"を通過したときも含まれる。
      本来TCPは2時間4分待つべきだが、"開き戸"の開放は最小限にしたい。VLAN越えのホストに限りKeep-AliveServerAliveInterval 5に設定し、タイムアウトtimeout=6もそれに合わせた。
    TCPKeepAlive yes

    Host hoge
        User fuga
        HostName 192.168.102.2
        IdentityFile ~/.ssh/ssh_id_ed25519
        ServerAliveInterval 5


    ssh - What do options ServerAliveInterval and ClientAliveInterval in sshd_config do exactly? - Unix & Linux Stack Exchange

    動的フィルタの状態は下記コマンドで確認できる。ちょうどnetstatのように。

    > show ip connection detail lan1

    LAN1[in]
      ID       FILTER   T APPS    P INITIATOR             D RESPONDER             S
      61495    222222             T 192.168.100.2:59385   > 192.168.102.2:22     E
      61570    222222             T 192.168.100.2:59384   > 192.168.100.1:22      E
    > show ip connection detail lan1/2

    LAN1/2[in]
      inspecting no sessions

    LAN1/2[out]
      ID       FILTER   T APPS    P INITIATOR             D RESPONDER             S
      61537    222222             T 192.168.100.2:59385   > 192.168.102.2:22     E


    57.29 動的フィルタによって管理されているコネクションの表示 57.30 IPv6 の動的フィルタによって管理されているコネクションの表示

    #
    # LAN configuration
    #

    ip lan1 secure filter in
    ip lan1 secure filter out

    - ip lan1/1 secure filter in 253123 256867        42200 42210 42220 42900
    + ip lan1/1 secure filter in 253123 256867 251910 42200 42210 42220 42900 dynamic 251910
    ip lan1/1 secure filter out 253124 256768 41200 41900

    ip lan1/2 secure filter in 253123 256867 42200 42210 42220 42900
    - ip lan1/2 secure filter out 253124 256768 222222        41200 41900 dynamic 222222
    + ip lan1/2 secure filter out 253124 256768 222222 251910 41200 41900 dynamic 222222 251910

    #
    # IP filter configuration
    #

    + ip filter 251910 pass-nolog 192.168.100.0/23 192.168.102.2 tcpsyn * printer,9100
    + ip filter dynamic 251910 192.168.100.0/23 192.168.102.2 filter 251910 syslog=on timeout=240


    lan1, lan1/1からlan1/2のプリンタを使えるようにする例。LPR (RFC 1179 準拠)515/tcp, 標準ポートモニター9100/tcp
    TCP/IP の標準ポート モニター - Windows Server | Microsoft Learn
    LPRプロトコルと標準TCP/IPポート・モニタの違い:Tech TIPS - @IT
    TCPやUDPにおけるポート番号の一覧 - Wikipedia
    プリンターの接続方法(LPD/RAW) - Canon - Satera LBP6600 - ユーザーズガイド
    Standard TCP/IPポートの追加方法 : 富士通アイソテック
    管理VLAN内の端末からlan1 secure filter in(不要)に入りlan1/2 secure filter outからプリンタへ出ていく。その戻りパケットは動的フィルタが通す。
    家族VLAN内の端末からlan1/1 secure filter inに入りlan1/2 secure filter outからプリンタへ出ていく。その戻りパケットは動的フィルタが通す。

    #
    # LAN configuration
    #

    ipv6 lan1 address ra-prefix@lan2::1/64
    + ipv6 lan1 secure filter in 253123 62100 62110 62200 62210 62220 62900
    + ipv6 lan1 secure filter out 253124 61100 61110 61200 61900

    # + ipv6 lan1/1 address dhcp-prefix@lan2::10:0:0:0:1/64
    + ipv6 lan1/1 secure filter in 69999
    + ipv6 lan1/1 secure filter out 69999

    # + ipv6 lan1/2 address dhcp-prefix@lan2::20:0:0:0:1/64
    + ipv6 lan1/2 secure filter in 69999
    + ipv6 lan1/2 secure filter out 69999

    # + ipv6 lan1/3 address dhcp-prefix@lan2::30:0:0:0:1/64
    + ipv6 lan1/3 secure filter in 69999
    + ipv6 lan1/3 secure filter out 69999

    #
    # IPv6 filter configuration
    #

    ipv6 filter 61100 pass ra-prefix@lan2::/64,::,fe80::/64 ra-prefix@lan2::/64,fe80::/64,ff02::/16 icmp6 3,134-136 #RA NDP
    ipv6 filter 62100 pass ra-prefix@lan2::/64,::,fe80::/64 ra-prefix@lan2::/64,fe80::/64,ff02::/16 icmp6 1,133,135,136 #RS NDP
    ipv6 filter 61110 pass-log fe80::/64 fe80::/64 udp 547 546 # dhcpv6 s -> c
    ipv6 filter 62110 pass-log fe80::/64 ff02::1:2 udp 546 547 # dhcpv6 c -> s
    ipv6 filter 61200 reject ::/3,2001:2::/48,...
    ipv6 filter 62200 reject * ::/3,2001:2::/48,...
    ipv6 filter 62210 reject * * tcp,udp 135,netbios...
    ipv6 filter 62220 reject * * tcp,udp * 135,netbios...
    + ipv6 filter 61900 pass * ra-prefix@lan2::/64
    ipv6 filter 62900 pass ra-prefix@lan2::/64 *
    ipv6 filter 69999 reject * *
    + ipv6 filter 253123 pass-log ra-prefix@lan2::/64 fdca::1 udp * domain,ntp
    + ipv6 filter 253124 pass-nolog fdca::1 ra-prefix@lan2::/64 udp domain,ntp *


    IPv6環境でのVLANだが、RAプロキシでは1つのVLANのみだからlan1/1-3がGUAを持つことはない。しかしIPv4シングルスタックなVLANに居る端末も基本的にはIPv6に対応しており、IPv6は複数のユニキャストアドレスを持てるため、/64より広い範囲のULAを使うとIPv6でのVLAN越え通信が不可能ではない。

    > show ipv6 route detail | grep implicit
    Searching ...
    2001:db8:b0ba:10ee::/64 -                        LAN1       implicit
                             -                        LAN2       implicit
    fdca::/64                -                        LAN1       implicit


    57.6 IPv6 の経路情報の表示
    DHCPv6-PD環境ではすべてのVLANをIPv4/IPv6デュアルスタックにできるので、有効活用したい。
    設定例6:タグVLAN併用 DHCPv6-PD IPv6 IPoE対応機能
    VLAN間通信を破棄するのはIPv4と同じくBogonフィルタでよい。IPv4のDHCP57-58/udpに相当するNDP(ICMPv6 Type 133-136)やDHCPv6(546-547/udp)を許可するフィルタは、ちょうどRAプロキシのWAN側パケットフィルタと同様になるはずだ。
    Outbound方向のipv6 lan1/N secure filter inに適用されている62100番にRA(ICMPv6 Type 134)がないのが重要だ。L2分離されていれば、lan1/N内から発せられる不正なRAに他の端末が惑わされることはない。
    Cisco IOS リリース 15.2(7)Ex(Catalyst 1000 スイッチ)セキュリティ コンフィギュレーション ガイド - IPv6 RA ガードの設定 [Support] - Cisco

    LAN分割機能 見出しにジャンプ

    LAN分割機能はRTXのスイッチインターフェースLAN1やLAN3を異なるセグメントに分割して、L3ルーティングおよびパケットフィルタを可能にする機能だ。
    タグVLANのトランクポートと異なり、LANケーブル一本で繋がった配下の端末やスイッチは、分割後の1つのセグメントにのみ繋がる(アクセスポート)。
    LAN分割機能
    部門ごとに社内ネットワークを構成する(LAN1ポートをポート別に分ける)

    #
    # LAN configuration
    #

    + lan type lan1 port-based-option=divide-network
    - ip lan1 address 192.168.100.1/24
    + ip vlan1 address 192.168.100.1/24
    - ip lan1 proxyarp on
    + ip vlan1 proxyarp on
    + ip vlan1 secure filter in ...
    + ip vlan1 secure filter out ...
    - ipv6 lan1 address ra-prefix@lan2::1/64
    + ipv6 vlan1 address ra-prefix@lan2::1/64
    - ipv6 lan1 rtadv send 1 o_flag=on
    + ipv6 vlan1 rtadv send 1 o_flag=on
    - ipv6 lan1 dhcp service server
    + ipv6 vlan1 dhcp service server
    + ip vlan2 address 192.168.101.1/24
    + ip vlan2 secure filter in ...
    + ip vlan2 secure filter out ...


    タグVLANではlan1/N表記だったのがvlanN表記な点はあるが、VLAN間パケットフィルタは同様に可能だ。

    #
    # VLAN Port Mapping configuration
    #

    + vlan port mapping lan1.3 vlan1
    + vlan port mapping lan1.4 vlan1


    RTX830のようなスイッチインタフェースが1個lan1の機種は、デフォルトで基本機能と同様にlan1.N = vlanNの一対一の対応になる。
    vlan port mappingで対応関係を変更できる。

    自社サーバを公開する | ルーター設定例 | ネットワーク機器(中国) | ヤマハ株式会社
    RTX1200+SWX2200 VLAN双方向フィルター設定 | 優技録
    YAMAHAルータの実機・検証 第5回 自社サーバを公開する - 株式会社ネディア │ネットワークの明日を創る。
    RTX1210とFWX120の動的フィルタと静的フィルタをようやく克服する(2) - NW屋的日常徒然日記
    RTXルーターで、一方向からアクセスできるDMZを構築する - Qiita
    ヤマハルータのフィルタ機能に関する動き - Qiita
    YAMAHA RTX系 ip filterの書き方(我流w) - sidetech

    リモートアクセスVPN 見出しにジャンプ

    構成プロファイルでiPhoneを自動VPN接続

    「ギガアクセスVPNルーター」と銘打っているだけあって、様々な方式の拠点間(トンネルモード)やリモートアクセス(トランスポートモード)VPNに対応している。
    ルーター/ファイアウォールの技術資料 対応機種 documents for Yamaha network products
    L2TP/IPsecでのリモートアクセスVPNは、現代でも比較的使えるレベルのセキュリティと互換性を兼ね備えた方式だ。
    L2TP/IPsecを使用したリモートアクセス : Web GUI設定
    L2TP/IPsec
    iOSからリモートアクセスする
    Android 12以降のAOSPはL2TP/IPsecに非対応となっているが、執筆時点でヤマハルータはトランスポートモードのIKEv2/IPsecに対応していない。
    YAMAHA RTシリーズルータとスマートフォンの相互接続事例
    下記ドキュメントのようなことはできない点に注意が必要だ。
    Androidからリモートアクセスする

    Web GUI設定の変更箇所 説明
    #
    # LAN configuration
    #

    ip lan1 proxyarp off

    #
    # PP configuration
    #

    ### PP anonymous ###

    pp select anonymous
     pp bind tunnel2
     pp auth request mschap-v2
     pp auth username [user] [password]
    + pp auth username [user] [password]
    + pp auth username [user] [password]
     ppp lcp pfc off
     ppp lcp acfc off
    - ppp ipcp vjc off
    + ppp ipcp vjc on
     ppp ipcp ipaddress on
     ppp ipcp msext on
    - ppp ccp type none
    + ppp ccp type stac
    - ip pp remote address pool dhcp
    + ip pp remote address pool 192.168.100.128-192.168.100.159
    ip pp mtu 1258
     pp enable anonymous

    #
    # TUNNEL configuration
    #

    ### TUNNEL 2 ###

    tunnel select 2
     tunnel encapsulation l2tp
     ipsec tunnel 1
    -  ipsec sa policy 1 1 esp aes-cbc sha-hmac
    +  ipsec sa policy 1 1 esp aes256-cbc sha256-hmac
    -  ipsec ike keepalive use 1 off
    +  ipsec ike keepalive use 1 on dpd 60 2 0
    -  ipsec ike nat-traversal 1 on
    +  ipsec ike nat-traversal 1 on keepalive=300 force=off type=1
      ipsec ike pre-shared-key 1 text [pre-shared-key]
      ipsec ike remote address 1 any
      ipsec tunnel outer df-bit copy
    - l2tp tunnel disconnect time off
    + l2tp tunnel disconnect time 60
     ip tunnel tcp mss limit auto
     tunnel enable 2


    11.1 相手の名前とパスワードの設定

    16.3 L2TP トンネルの切断タイマの設定

    #
    # PP configuration
    #

    ### PP anonymous ###

    pp select anonymous
    + ip pp secure filter in 253123 225510 42200 42210 42220 42900 225510
    + ip pp secure filter out 253124 41200 41900

    #
    # IP filter configuration
    #

    + ip filter 225510 pass-log 192.168.100.128/27 192.168.100.2 tcpsyn * 22,5510
    + ip filter dynamic 225510 192.168.100.128/27 192.168.100.2 filter 225510

    #
    # DNS configuration
    #

    - dns notice order msext me server
    + dns notice order msext me

    ipcalc 192.168.100.128/27
    Network:        192.168.100.128/27
    Netmask:        255.255.255.224 = 27
    Broadcast:      192.168.100.159


    DHCPは使わないのでDHCPスコープの設定もパケットフィルタも必要ないが、代わりにIPCP MS 拡張ppp ipcp msext, dns notice order msextDNSリカーシブサーバを通知する。
    11.9.8 IPCP の MS 拡張オプションを使うか否かの設定
    24.6 DHCP/DHCPv6/IPCP MS 拡張で DNS サーバーを通知する順序の設定

    #
    # IP configuration
    #

    - ip route default  gateway tunnel 1 hide  gateway pp 1 weight 0
    + ip route default  gateway pp 1 filter 200110  gateway tunnel 1 hide  gateway pp 1 weight 0
    # ip route 203.0.113.0/24 gateway pp 1 filter 200110

    #
    # LAN configuration
    #

    ip lan1 address 192.168.100.1/24

    #
    # PP configuration
    #

    ### PP 1 ###

    - ip pp secure filter in ... 200100 200101 200102 200103
    + ip pp secure filter in ... 200100

    #
    # IP filter configuration
    #

    - ip filter 200100 pass * 192.168.100.1 udp * 500
    + ip filter 200100 pass-log 203.0.113.0/24 192.168.100.1 udp * 500,1701,4500
    - ip filter 200101 pass * 192.168.100.1 esp
    - ip filter 200102 pass * 192.168.100.1 udp * 4500
    - ip filter 200103 pass * 192.168.100.1 udp * 1701

    + ip filter 200110 pass 192.168.100.1 203.0.113.0/24 udp 500,1701,4500 *

    #
    # NAT Descriptor configuration
    #

    nat descriptor type 1000 masquerade
    nat descriptor address outer 1000 ipcp
    nat descriptor masquerade static 1000 1 192.168.100.1 udp 500
    - nat descriptor masquerade static 1000 2 192.168.100.1 esp
    nat descriptor masquerade static 1000 3 192.168.100.1 udp 4500
    - nat descriptor masquerade static 1000 4 192.168.100.1 udp 1701
    nat descriptor type 20000 masquerade
    nat descriptor address outer 20000 map-e

    #
    # IPSEC configuration
    #

    ipsec auto refresh on
    ipsec transport 2 1 udp 1701

    #
    # L2TP configuration
    #

    l2tp service on


    UDPの500番はIKEを通すために必要で、 UDPの4500番もNATトラバーサルで発生するパケットを通すために必要です。 NATトラバーサルを使う限り、ESPパケットは発生しないので、ESPの設定は不要です。
    IPsec NATトラバーサル 外部仕様書

    500/udp, 4500/udpはwell-known portsなのでそれなりにスキャンが来る。接続元アドレス203.0.113.0/24が限られているなら絞ったほうがよい。

    • ipsec transport 2 1 udp 1701

    L2TP制御メッセージおよびL2TPデータパケットはESPパケットとして受信するため、ヤマハルーターのインターネット接続しているインタフェースにNATが設定されている場合でも、静的IPマスカレードでESPのポート番号を自身のIPアドレスに割り当てておけば、L2TPで使用するポート番号(1701など)を静的IPマスカレードで自身のIPアドレスに割り当てる必要はありません。ただし、L2TPパケットを送信する場合にはトランスポートモードのESPで暗号化する必要があるため、L2TPで使用するポート番号をトランスポートモードで処理する設定を追加する必要があります。 L2TP/IPsec

    15.49.1 トランスポートモードの定義

    • Web GUIでリモートアクセスVPNを設定した際、マルチホーム環境の静的経路ip route default gatewayはケアされない。
      パケットフィルタで接続元アドレス203.0.113.0/24を絞っているなら、デフォルトゲートウェイのfilter句を使わなくとも、接続元への静的経路を設定すればよい。
      console info onなターミナルに[IKE] respond ISAKMP phaseが繰り返されるときは、クライアントからのパケットはRTXに届いているので、NAT越えや戻りパケットの静的経路を見直そう。一時的にsysylog debug onすると詳細がわかる。
      VPN(L2TP/IPsec)接続ができない
      FAQ for YAMAHA RT Series / 障害切り分け手順
    show status pp anonymous
    show status l2tp tunnel 2


    57.20 L2TP の状態の表示
    VPN(L2TP/IPsec)接続ができない

    構成プロファイルでiPhoneを自動VPN接続 見出しにジャンプ

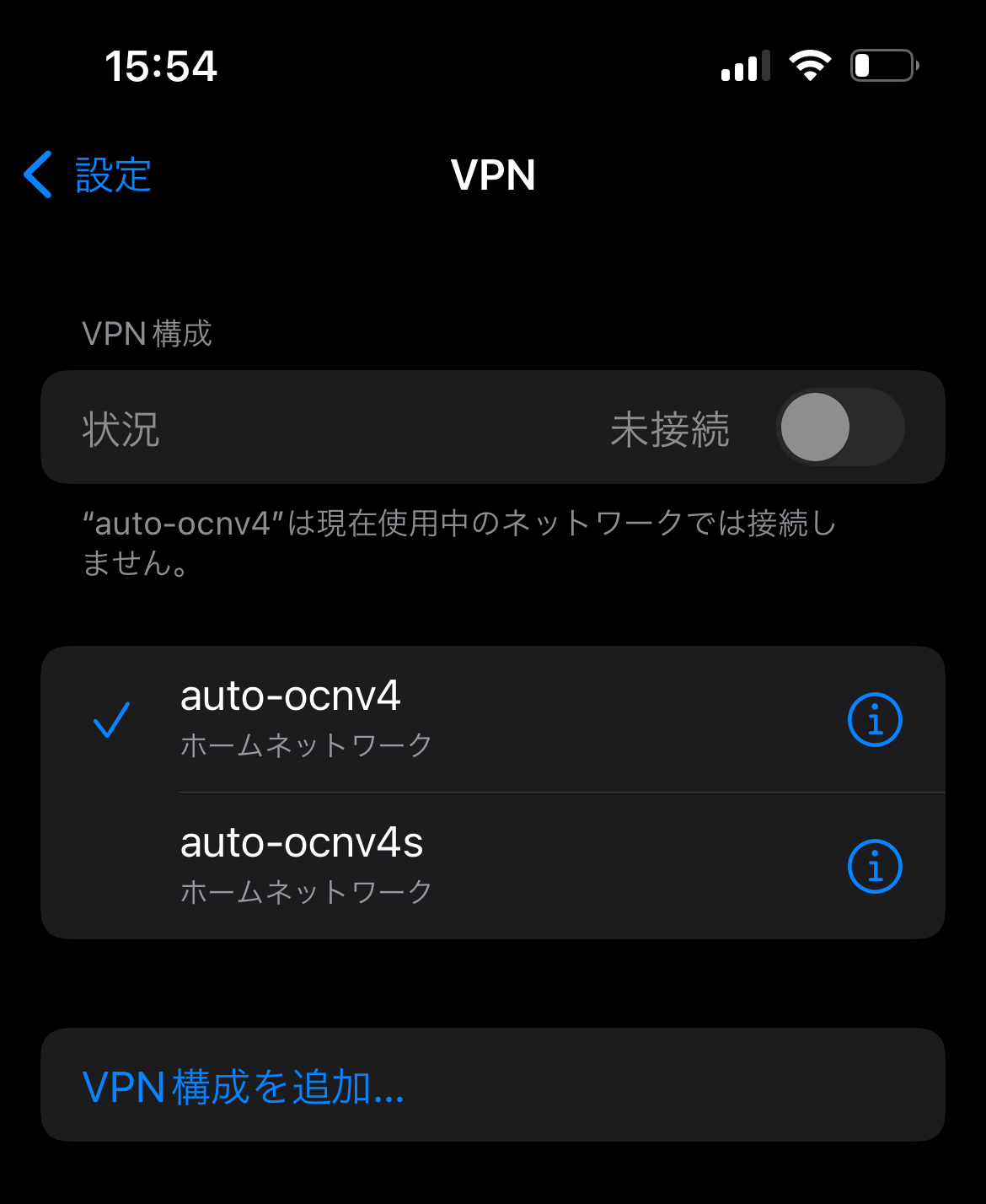

    Appleデバイスでは、「VPNオンデマンド」でVPNへの自動接続ができる。
    Appleデバイス導入でのVPNの概要 - Apple サポート (日本)
    AppleデバイスのL2TPのMDM設定 - Apple サポート (日本)
    iOSの構成プロファイルは通常、macOSで利用可能な「Apple Configurator 2」で生成する。しかし中身はplist、ほぼxmlなのでWindows上のテキストエディタで作成可能だ。
    VPN | Apple Developer Documentation
    An OnDemand VPN iOS profile for iPad and iPhone that automatically connects you to different VPNs (e.g. Meraki, FRITZ!Box and Streisand) | Blog-Entry: https://thomas-witt.com/auto-connect-your-ios-device-to-a-vpn-when-joining-an-unknown-wifi-d1df8100c4ba

    構成プロファイル 説明
    <?xml version="1.0" encoding="UTF-8"?>
    <!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
    <plist version="1.0">
    <dict>
        <key>PayloadContent</key>
        <array>
            <!-- ondemand-pppv4 (Cellular or Public Wi-Fi) -->
            <dict>
                <key>UserDefinedName</key>
                <string>ondemand-pppv4</string>
                <key>PayloadDisplayName</key>
                <string>ondemand-pppv4</string>
                <key>PayloadOrganization</key>
                <string>ホームネットワーク</string>
                <key>PayloadIdentifier</key>
                <string>com.example.vpn.ondemand-pppv4</string>
                <key>PayloadUUID</key>
                <string>658ae34d-2384-4b4f-8db0-8dbf0047ba0c</string>
                <!-- VPN -->
                <key>VPNType</key>
                <string>L2TP</string>
                <!-- VPN.IPSec -->
                <key>IPSec</key>
                <dict>
                    <key>AuthenticationMethod</key>
                    <string>SharedSecret</string>
                    <key>LocalIdentifierType</key>
                    <string>KeyID</string>
                    <key>SharedSecret</key>
                    <string>secret</string>
                </dict>
                <!-- VPN.IPv4 -->
                <key>IPv4</key>
                <dict>
                    <key>OverridePrimary</key>
                    <integer>1</integer>
                </dict>
                <!-- VPN.PPP -->
                <key>PPP</key>
                <dict>
                    <key>AuthName</key>
                    <string>user</string>
                    <key>AuthPassword</key>
                    <string>password</string>
                    <key>CommRemoteAddress</key>
                    <string>example.com</string>
                </dict>
                <!-- VPN.VPN -->
                <key>DisconnectOnIdle</key>
                <integer>1</integer>
                <key>DisconnectOnIdleTimer</key>
                <integer>120</integer>
                <key>EnforceRoutes</key>
                <integer>1</integer>
                <key>ExcludeLocalNetworks</key>
                <integer>0</integer>
                <key>IncludeAllNetworks</key>
                <integer>0</integer>
                <key>OnDemandEnabled</key>
                <integer>1</integer>
                <key>OnDemandRules</key>
                <array>
                    <dict>
                        <key>InterfaceTypeMatch</key>
                        <string>WiFi</string>
                        <key>SSIDMatch</key>
                        <array>
                            <string>ssid1</string>
                            <string>ssid2</string>
                        </array>
                        <key>Action</key>
                        <string>Disconnect</string>
                    </dict>
                    <dict>
                        <key>InterfaceTypeMatch</key>
                        <string>Cellular</string>
                        <key>Action</key>
                        <string>Connect</string>
                    </dict>
                    <dict>
                        <key>InterfaceTypeMatch</key>
                        <string>WiFi</string>
                        <key>Action</key>
                        <string>Connect</string>
                    </dict>
                    <dict>
                        <!-- VPN Default state -->
                        <key>Action</key>
                        <string>Connect</string>
                    </dict>
                </array>
                <key>OnDemandUserOverrideDisabled</key>
                <integer>1</integer>
                <key>OverridePrimary</key>
                <integer>0</integer>
                <key>PayloadType</key>
                <string>com.apple.vpn.managed</string>
                <key>PayloadVersion</key>
                <integer>1</integer>
            </dict>
        </array>
    	<key>PayloadDescription</key>
    	<string>Always #StayHome</string>
        <key>PayloadDisplayName</key>
        <string>OnDemand L2TP/IPsec</string>
        <key>PayloadIdentifier</key>
        <string>com.example.ondemand-l2tp-ipsec</string>
    	<key>PayloadOrganization</key>
    	<string>example.com</string>
        <key>PayloadRemovalDisallowed</key>
        <false/>
        <key>PayloadType</key>
        <string>Configuration</string>
        <key>PayloadUUID</key>
        <string>f3e5d06c-1ad0-444b-b595-3937aee94d6f</string>
        <key>PayloadVersion</key>
        <integer>1</integer>
    </dict>
    </plist>

    • UserDefinedName VPN設定の名前(必須)
    • PayloadDisplayName
    • PayloadOrganization
    • PayloadIdentifier
    • PayloadUUID ユニークなPayloadUUIDを指定する。構成プロファイルを更新するとき、同一であれば上書きされる。


    • VPNType L2TP

    Netvolante無料DDNS 見出しにジャンプ

    ヤマハルータを購入すると、ネットボランチDDNSの永続ライセンスが無料でついてくる。DDNSを使うと、動的IPのIPv4 PPPoEの設定や半固定のIPv6 IPoEを名前解決で引けるようになる。
    トンネルインターフェースを使うIPv4 over IPv6は対応していない。
    コマンドを使用してホストアドレス・電話アドレスの登録/削除を行う FAQ for YAMAHA RT Series / ネットボランチDNSサービス
    ネットボランチ DNS サービスの設定
    ネットボランチDDNSはインタラクティブなコマンドで設定する。既に設定されたnetvolante-dns hostname...を流し込んでも無効な点に注意。

    日本のIPv6インターネットにおいてDDNSする意味があるかは微妙だが、IPv6アドレスを持つLAN2インターフェースのDDNSにも対応している。
    設定例にあるipv6 source address selection rule lifetimeはグローバルIPv4アドレスを含む場合があるためお勧めしない。
    IPv6に対応していますか? FAQ for YAMAHA RT Series / ネットボランチDNSサービス
    34.6 ホスト名の登録 Netvolante DDNSを利用するには、Outboudの2002/tcpパケットフィルタで許可されている必要がある。
    ネットボランチDNSサービスが使えない FAQ for YAMAHA RT Series / ネットボランチDNSサービス

    STATUS LEDが消えない 見出しにジャンプ

    STATUS LEDは初期設定では限られた障害の検知しか表示しない

    FAQ for YAMAHA RT Series / STATUS LED
    57.69 STATUS LED の情報の表示

    DNSリカーシブサーバ 見出しにジャンプ

    DNSの名前解決があって初めて3-way handshakeが始まり、通信を開始できる。それだけDNSの応答速度は快適なインターネットライフに欠かせない。
    ヤマハルータは競合他社製品に比べDNS設定が豊富だ。本来、別途フルリゾルバを必要とするような複雑な設定がルータ単体で完結するのは、非常に魅力的。

    一般的に、スタブリゾルバとキャッシュDNS(フルリゾルバ)の間に入るリゾルバをDNSプロキシ, DNSフォーワーダと呼ぶ。ヤマハがDNSリカーシブサーバと呼ぶRTXのDNSフォワーダは、DNSキャッシュ機能を持つ。
    DNSリカーシブサーバって何ですか? FAQ for YAMAHA RT Series / TCP/IP

    #
    # DNS configuration
    #

    dns host lan1
    dns service recursive
    dns service fallback on
    - dns srcport 10000-10999
    + dns srcport 1024-65535
    dns cache use on
    dns cache max entry 256

    + dns domain .
    - dns notice order dhcp me server
    + dns notice order dhcp none
    - dns notice order dhcpv6 me
    + dns notice order dhcpv6 none
    - dns notice order msext me server
    + dns notice order msext me


    DNSシンクホール 見出しにジャンプ

    顧客のインターネット体験を蔑ろにするトラッカーをDNSレベルで拒否する。
    多様な行動データを元に顧客のニーズを中心としたブランド価値を提供し、迅速かつ効果的にユーザー体験をアクセラレーション・ブーストすべきところ、 昨今は数字を追い求めるあまり、視覚を占有し帯域を占有するノイズか、過剰なターゲティングが刺さる一部の属性の生活を蝕むものとなりがちだ。
    安全で高速な、oEmbedのような規格が望まれる。

    その回避策に、DNSレベルで「予期しない発呼」を防止し、無意味な通信を減らして快適なブラウジングと環境への配慮を実現する「DNSシンクホール」がある。
    DNS情報の静的登録 FAQ for YAMAHA RT Series / 予期しない発呼
    DNSシンクホールを用いた悪意あるFQDNに対する通信観測システムの運用

    有名どころはPi-holeと思う。
    pi-hole/pi-hole: A black hole for Internet advertisements
    AdguardTeam/AdGuardHome: Network-wide ads & trackers blocking DNS server
    しかしDNSプロキシは反復問い合わせしないため、CNAME Cloakingを見破れないから、djbdnsやunboundでフルリゾルバを構築して自宅に置くのが一般的だ。
    ゾーン単位でなくワイルドカードや正規表現でルールを書く点もいただけない。
    CNAME Cloaking, the dangerous disguise of third-party trackers | by Romain Cointepas | NextDNS | Medium
    B向けならFortiGuardがある。PublicなフルリゾルバでいうとCloudflare DNSやOpenDNS、AdGuardなどがよく知られている。
    Web Filter Lookup | FortiGuard
    1.1.1.1 for Families Set up Cloudflare 1.1.1.1 resolver · Cloudflare 1.1.1.1 docs
    Home Internet Security | OpenDNS
    パブリックAdGuard DNSサーバーに接続する方法 | AdGuard DNS
    iOS14の暗号化DNSサポートと広告ブロック | 280blocker
    ヤマハルータのDNSリカーシブサーバもフルリゾルバでないので同様の問題があるが、静的DNSレコード問い合わせの内容に応じたDNSサーバーの選択を駆使して、高速なDNSシンクホールを実現する。

    • FQDN フィルター機能
      DNSリカーシブサーバdns cache use onを利用する機能。あくまでもIPパケットフィルタなので、破棄されるとクライアントがタイムアウトするまで待つことになり、用途に合わない。
      ワイルドカードと複数指定が出来るのが特徴。
    #
    # IP filter configuration
    #

    ip filter NUM reject-nolog * *.google-analytics.com,doubleclick.net,...

    #
    # LAN configuration
    #

    url lan2 filter out 1 2 3 4 1000
    #
    # TUNNEL configuration
    #

    ## TUNNEL 1 ###
    tunnel select 1
     url tunnel filter out 1 2 3 4 1000

    #
    # URL filter configuration
    #

    url filter use on
    url filter port 80 8080
    url filter reject off
    url filter 1 reject http://static.ess.apple.com/connectivity.txt *
    url filter 2 reject http://connectivitycheck.gstatic.com/generate_204 *
    url filter 3 reject http://proxy-safebrowsing.googleapis.com *
    url filter 1000 pass * *


    トラッカーの調査 見出しにジャンプ

    調査方法 説明
    FouAnalytics - Ads By Domain 普段利用しているウェブサイトが、どれだけトラッカーを芋づる式に読み込んでいるのかを視覚化してくれるサービス。
    example.com - urlscan.io 情報セキュリティ関係者御用達?のWebサービス。ドメインを
    Trackers | Better 有名どころのトラッカーは網羅されている。運営元やトラッカーの種類が集約されている。
    Web Filter Lookup | FortiGuard B向けのDNSシンクホールのルールを検索できる
    OpenDNS Community > Domain Tagging C向けのDNSシンクホールのルールを検索・貢献できる
    Appプライバシーレポート Apple iOSやiPad OSで使えるアクセスログ機能
    Firefox DevTools F12
    Wireshark · Go Deep. キャプチャフィルタ: src port 53
    CaptureFilters
    LANおよびタグVLAN環境で利用可能なポートミラーリング機能を使うと、Wiresharkでパケットキャプチャが可能。本体のDownloadボタンを押したときに
    42.15 DOWNLOAD ボタンを押した時に実行する機能の設定
    キャプチャ対象ポートを切り替えるLuaスクリプトや
    rtxconfig/switch-capture-port.lua at main · nyanshiba/rtxconfig
    ポートミラーリングの有効無効を切り替えるスクリプトを公開している。
    rtxconfig/switch-port-mirroring.lua at main · nyanshiba/rtxconfig
    パケットフィルタsyslog IPv4の名前解決クエリ内容に限りパケットフィルタで捕まえられる。長期でログをとっておくと、怪しい通信の調査や検索に役立つ。IPv6に非対応な点と、組織で実施する場合は法に触れないよう注意が必要だ。
    92573: 2222/02/22 22:22:22: PP[01] IP Commencing: UDP 192.168.100.1:40930 > 1.1.1.1:53 (DNS Query [GooGLe.com] from 36.0.64.81)


    ドライブと Google サイトのファイアウォールとプロキシの設定 - Google Workspace 管理者 ヘルプ

    Appプライバシーレポート 見出しにジャンプ

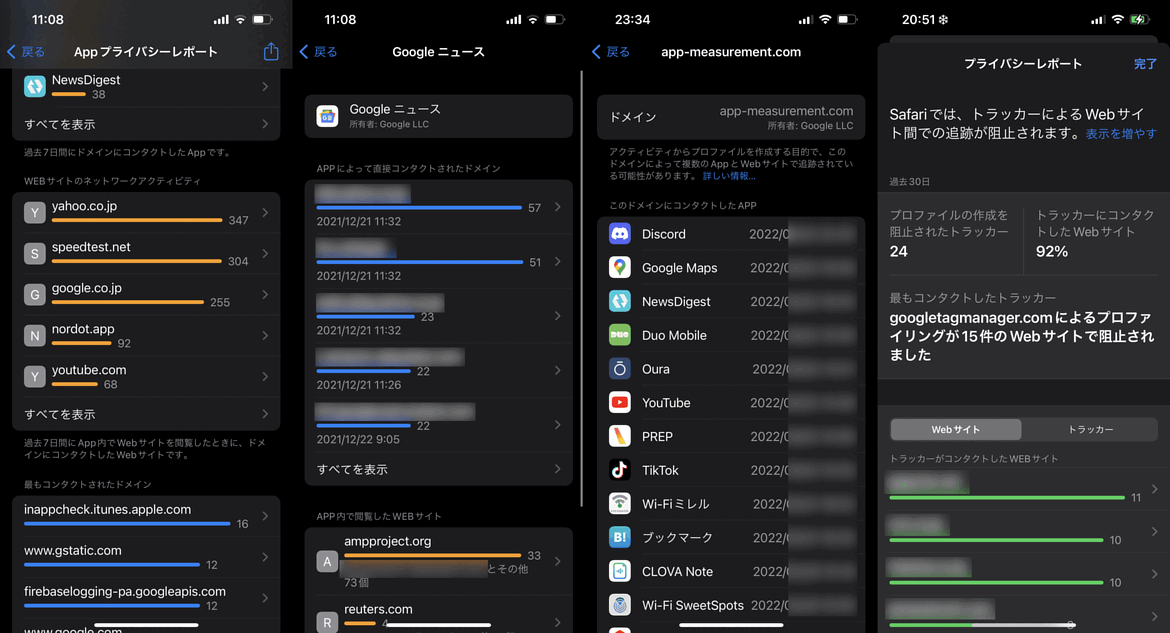

    iOS 15.2で使える Appプライバシーレポート で App がアクセスしたドメインを調査する

    Inspecting App Activity Data | Apple Developer Documentation

    「App のネットワークアクティビティ」には、過去 7 日間のうちに App から直接、あるいは App 内のコンテンツからアクセスされたドメインが表示されます
    App プライバシーレポートについて - Apple サポート (日本)

    # /mnt/e/iPhoneで最新のAppプライバシーレポートを取得
    $AppPrivacyReport = Get-ChildItem "/mnt/e/iPhone" | Where-Object Name -match "App_Privacy_Report" | Select-Object -Last 1

    # ndjsonをjson, PSObjectに変換
    $AppPrivacyReportContent = (Get-Content -LiteralPath $AppPrivacyReport) -split "\r?\n" | ForEach-Object -Begin {"["} -End {"]"} {
        $_ + ','
    } | ConvertFrom-Json


    Trackers on Alexa Top 500 News sites (ordered by popularity) | Betterを参考に、名の知れたTrackerを調査。
    RTXでDNSシンクホールしている当環境では、FacebookやGoogle Fontsくらいしかヒットしない。
    サブドメインは纏められhitsに加算されるため、静的DNSレコード設定には不向き。あくまでも現状確認に使える。

    $AppPrivacyReportContent | Where-Object {$_.domain -match "google-analytics|doubleclick|googlesyndication|googleadservices|googletagservices|scorecardresearch|fonts.googleapis|chartbeat|quantserve|chartbeat|facebook|criteo|crwdcntrl|adnxs|platform.twitter|rubiconproject|openx|rlcdn|adsrvr|amazon-adsystem|googletagmanager|adadvisor|moatads|newrelic|casalemedia|krxd|demdex|imrworldwide"} | Sort-Object -Property timeStamp | Sort-Object -Property firstTimeStamp | Format-Table @{expression={"{0:yyyy-MM-ddTHH:mm:ss.fff}" -f $_.firstTimeStamp};label="firstTimeStamp"},context,@{expression={"{0:N0}" -f $_.domain};label="domain";a="right"},contextVerificationType,type,domainType,bundleID,domainOwner,hits -AutoSize

    firstTimeStamp          context                          domain contextVerificationType type            domainType bundleID                            domainOwner    hits
    --------------          -------                          ------ ----------------------- ----            ---------- --------                            -----------    ----
    2040-02-06T01:34:19.096                      graph.facebook.com                       0 networkActivity          1 com.burbn.instagram                 Facebook, Inc.   12
    2040-02-06T10:37:36.303 gifu-np.co.jp      fonts.googleapis.com                       2 networkActivity          2 com.twitter.twitter.beta.testflight                   1
    2040-02-06T14:44:22.057 chunichi.co.jp     fonts.googleapis.com                       2 networkActivity          2 com.twitter.twitter.beta.testflight                   1
    2040-02-06T16:54:18.592 ripe.net           fonts.googleapis.com                       1 networkActivity          2 com.apple.mobilesafari                                1
    2040-02-06T17:06:17.470 ripe.net           fonts.googleapis.com                       1 networkActivity          2 com.apple.mobilesafari                                1
    2040-02-06T17:07:25.784 apnic.net          fonts.googleapis.com                       1 networkActivity          2 com.apple.mobilesafari                                1
    2040-02-06T19:06:11.850 gizmodo.jp         fonts.googleapis.com                       2 networkActivity          2 com.google.GoogleDigitalEditions                      2


    レポートにあるAppのBundle ID一覧
    iPhoneおよびiPadのネイティブAppのバンドルID - Apple サポート (日本)

    $AppPrivacyReportContent.bundleID | Get-Unique


    Twitter for iPhoneのレポートに絞り込む。
    アプリ内ブラウザのトラヒックを覗くと、TLの広告にPrefetch掛けているのが分かる。

    $AppPrivacyReportContent | Where-Object {$_.domain -And $_.bundleID -eq 'com.atebits.Tweetie2'} | Sort-Object -Property timeStamp | Sort-Object -Property firstTimeStamp | Format-Table @{expression={"{0:yyyy-MM-ddTHH:mm:ss.fff}" -f $_.firstTimeStamp};label="firstTimeStamp"},context,@{expression={"{0:N0}" -f $_.domain};label="domain";a="right"},contextVerificationType,type,domainType,bundleID,domainOwner,hits -AutoSize
    $AppPrivacyReportContent | Where-Object {$_.bundleId -match "com.ss.iphone.ugc.Ame"} | Sort-Object -Property timeStamp | Sort-Object -Property firstTimeStamp | Format-Table @{expression={"{0:yyyy-MM-ddTHH:mm:ss.fff}" -f $_.firstTimeStamp};label="firstTimeStamp"},context,@{expression={"{0:N0}" -f $_.domain};label="domain";a="right"},contextVerificationType,type,domainType,bundleID,domainOwner,hits -AutoSize | code -

    Firefox DevTools 見出しにジャンプ

    なぜかこの界隈で圧倒的なシェアを誇るWeb標準ブラウザ「Firefox」は、独自のブラックリストやShimを持つことでプライバシー重視かつ高速に動作し、DevToolsの使い勝手もよい。
    AndroidならADBで繋がっていればFenixをリモートデバッグできる。
    about:debugging — Firefox Source Docs documentation
    iPhoneはレスポンシブデザインビューでUser-Agentを偽装できる。モバイルだけ読み込まれるトラッカーの調査は十分可能だ。
    All keyboard shortcuts — Firefox Source Docs documentation

    Firefox DevtoolsでTrackerの調査
    1. 膨大なトラッカーを読み込む怪しいドメインを右クリックし、"URLをブロック"して動作をみていく。
    2. 動作に問題なければ静的DNSレコードに設定する。
      TrackingSocialtracking となっている既知のトラッカーも、他のブラウザではブロックされないため同様に。
    1. 元のRRのTTLを 浸透待ち したくないとき、DNSキャッシュを削除する
    2. セキュアでない接続を示す はDNSシンクホールの成果かもしれないし、単にスキームがhttpかもしれない。
      "URLで絞り込み"で初期化initiator:が何のスクリプトで行われたかソートできる。PageXray by FouAnalyticsで芋づる式に読み込んでいるのが分かるように、逆に最小限のルールでブロックできてしまう事がわかる。これには欧州が巻き起こした一台ブーム「Cookieバナー」も含まれる。

    ⚙ -> HAR形式ですべてコピー/保存 を使うと、一括処理しやすい。

    ($buzz.log.entries.request | Where-Object bodySize -eq 0) | Select-Object {$_.headers.value[0]} -Unique


    静的DNSレコード 見出しにジャンプ

    静的DNSレコードを設定すると、そのFQDN(完全一致)の該当するタイプの問い合わせにRTX自ら応答し、dns server selectdns serverに問い合わせされない。

    Answer セクションに回答となる DNS レコードが 1 つセットされるだけで、Authority/Additional セクションには DNS レコードがセットされない
    24.11 静的 DNS レコードの登録

    想定された用途はプライベートIPアドレスにネームを付けることと思うが、他にもDNSシンクホールという面白い使い道がある。
    この項では主にDNSシンクホール用途を例に解説する。ブロックすべきドメインの調べ方はDNSシンクホール以下を見てほしい。

    静的DNSレコードには二通りの指定方法がある。ip hostはAとPTRレコードを同時に設定する機能があるが、AAAAレコード(IPv6)に対応しないため、dns staticで設定する。
    因みに、UNIVERGE IXではコマンドリファレンスの25. DNS 編にあるdns hostがRTXのdns staticに近そうで、A/AAAAレコードを設定できる。しかし、HTTPS RRを扱う必要があるためiOS 14/macOS 11対応はできそうにない。
    IX2000/IX3000 シリーズ コマンドリファレンス マニュアル : UNIVERGE IXシリーズ | NEC

    静的DNSレコードでIPv4は0.0.0.0, IPv6は::を指定すると、名前解決を失敗させ、タイムアウトなく安全に通信をブロックできる。
    これはCloudflareやAdGuard DNSと同じブロック手法だ。こちらのTTLは3600秒(1時間)。
    Set up Cloudflare 1.1.1.1 resolver · Cloudflare 1.1.1.1 docs
    Bogon127.0.0.2を返すDNSシンクホールも存在する。
    Bogon Reference: via DNS | Team Cymru
    dns staticはTTLを指定しなければ1秒だが、これではOSのスタブリゾルバやブラウザのDNSキャッシュに残らず若干のパフォーマンスの低下を招くので、86400秒(1日)とする。
    誤った設定が浸透してしまうと、RTXのDNSキャッシュは下記コマンドで削除できるが、
    55.4.11 DNS キャッシュのクリア

    clear dns cache


    クライアント側のDNSキャッシュを削除して回る羽目になるので、こなれていないうちはttl=1ttl=60から始めるとよいだろう。
    DNS rebinding対策で、OSのスタブリゾルバやブラウザがTTLを下限60秒としている場合が多いため、直ちに浸透することを期待しないほうがよい。
    「DNSの浸透」とアプリケーションのキャッシュ:Geekなぺーじ

    lua dns-static-helper.lua example.com nyanshiba.com

    dns static a example.com 0.0.0.0 ttl=86400
    dns static aaaa example.com :: ttl=86406

    dns static a nyanshiba.com 0.0.0.0 ttl=86400
    dns static aaaa nyanshiba.com :: ttl=86400


    私のconfigには静的DNSレコードが3000件ほどあるが、動作に支障はない。
    一つずつ設定するのは骨が折れるので、ヘルパースクリプトを書いている。TTLの末尾が変則的なのは、シングルスタックかデュアルスタックかを明示するためだ。
    ping4.lua Luaスクリプトの基礎
    string.split() Lua言語のライブラリ関数

    サブディレクトリを提供する短縮URLサービスを拒否するときは、静的DNSレコードを使う。サブドメインを提供するDDNSはdns server selectを使う。
    urlscan.io cutt.ly - Twitter検索 / Twitter

    @dnss cutt.ly 1
    dns static a cutt.ly 0.0.0.0 ttl=1
    dns static aaaa cutt.ly :: ttl=1


    微々たる差と思うが、RTXの負荷を上げないためにコンパイルするとよい
    環境変数PWD Lua スクリプト機能 46.3 Lua コンパイラの実行

    git clone rtxconfig -o upstream
    cd rtxconfig/lua
    ../put-lua.sh dns-static-helper.lua

    set PWD=sd1:/lua
    luac -o dns-static-helper.luac -s dns-static-helper.lua


    エイリアスを設定しておくと、楽に叩ける
    コンソール:変数、エイリアス、マクロ、ヒストリー

    alias dnss="lua dns-static-helper.luac"


    静的DNSレコードではトラッキングやフィッシングを拒否するだけでなく、余計な外部リソースを減らしてロード時間を減らしたり、ペイウォールを回避したり、インターネットに向けたNTPクエリをローカルに向けることが可能だ。

    • dns staticにはcname/nsが指定できるから、それを使ったら一括設定できるのでは?CNAME Cloakingも見破れるのでは?
      -> 端末からの問い合わせがあるのは通常HTTPS/AAAA/Aレコードで、DNSリカーシブサーバはそれをプロキシ・キャッシュするだけで反復問い合わせを行わないため、CNAMEの問い合わせがRTXから行われることはない。そのため、DNSシンクホール用途でdns static cname/nsを指定する意義はない。

    • AppleのDoHhttps://doh.dns.apple.com/dns-queryや(未契約の)iCloud Private Relaymask.icloud.comがDNSシンクホールに穴をあけることはない。
      Enable encrypted DNS - WWDC20 - Videos - Apple Developer
      挙動を見ると、静的DNSレコードでブロックすべきではなさそうだ。NOERROR NOANSWERを返す必要がある。
      iCloud Private Relayに向けたネットワークやWebサーバの準備 - サポート - Apple Developer

    自動CDNガチャ 見出しにジャンプ

    IP AnycastやClient Subnetが効くように設定しても、サービス側が対応していなければ意味がない。

    RTTを計測して、最も結果が良かったIPアドレスを静的に設定することで、輻輳気味のときでもTLを途切れなくスクロールできるようにする。
    IPv4 over IPv6やNTEガチャの方が効果は高い。名前解決を改ざんして静的に向けることのリスクや、理想的に動作したときに限り効果が見込めることを理解した上で試してみよう。

    クエリ内容でDNSサーバを変える 見出しにジャンプ

    24.10 DNS 問い合わせの内容に応じた DNS サーバーの選択
    複数プロバイダ同時接続機能のための追加コマンド
    自宅とオフィスで使う(2)

    静的DNSレコードはワイルドカード指定できない(そういう目的のコマンドではない)。
    ゾーンがサービス毎やセッション毎に生えてくるような、サブドメインが推測できないサービスは個別に書く必要性が出てくる。
    タイムアウトするような誤った設定がなければ、パフォーマンスの影響は少ないものの、あらゆる名前解決のオーバーヘッドになるため、推測可能なら静的DNSレコードで済ませるべき。

    dns server select 1 2a10:50c0::ad1:ff edns=off any .videoplayerhub.com
    dns server select 2 2a10:50c0::ad2:ff edns=off any .openx.net
    dns server select 3 2a10:50c0::ad1:ff edns=off any .permutive.app
    dns server select 4 2a10:50c0::ad2:ff edns=off any footprintdns.com
    dns server select 5 208.67.220.220 edns=off any disqus.com
    dns server select 6 208.67.222.123 edns=off any .qualtrics.com
    dns server select 7 reject any *.px-cloud.net


    ヤマハの解説では要領を得ないと思うが、a/aaaa/anyは後方一致。*はサブドメインを一括指定するワイルドカードにはならず、ワイルドカードリソースレコードのクエリを任意のDNSサーバに向けることになる。
    RFC 4592: The Role of Wildcards in the Domain Name System
    一方rejectのときは完全一致のため、前方/後方一致にはワイルドカードが必須だ。
    実際に機能しているか、dns server select NUM 0.0.0.0などでタイムアウトさせて確認するべき。

    AdGuardはAの問い合わせに0.0.0.0を返すが、OpenDNSはAに146.112.61.0/24を返す。いずれもHTTPS RRにはNOERROR NOANSWERを返す。
    What are the Cisco Umbrella Block Page IP Addresses? – Cisco Umbrella

    フィッシングに使われるDDNSを一括拒否 見出しにジャンプ

    無料DDNSサービスは便利な一方、悲しいことにフィッシングに使われがちなのでブロックする。
    On the trail of malicious dynamic DNS domains - Cisco Umbrella

    サブドメインを提供するDDNSはdns server select、FQDN固定で、サブディレクトリを提供する短縮URLサービスには静的DNSレコードdns staticを使う。

    dns server select 8 reject any *.ddns.net
    dns server select 9 reject any *dns.org


    良性のDDNSはこれより若番に許可ルールを書くか、固定IPなら静的DNSレコードを書いてしまうのも手だ。
    某プライバシー企業の広告に鼻〇そを飛ばす映像(閲覧注意)

    EDNS0とClient Subnet 見出しにジャンプ

    TwitterのTLをスクロールする際、画像が抜けてしまう現象がないだろうか。
    EDNS Client Subnet(ECS)が使えると、最適なCDNが選択され快適なTwitterライフが送れるかもしれない。

    anyでHTTPS RRを許可し、ECSに対応しているFQDNならPublic DNSを使う。

    Why test only with Google's resolver??Non-Anycast CDNs may be hesitant to support ECS because it increases the load on their DNS servers, so some CDNs like Akamai support ECS only for the some resolvers like Google's 8.8.8.8 and OpenDNS because these resolvers are used by so many users. EDNS Client Subnet Checker - CDN Planet
    GoogleのサービスがIP Anycastを使用する一方、Facebook, TwitterやAppleが利用する一部のCDN(の権威DNS)はECSに対応しているようなので、ECSに対応していると思しきOpenDNSにEDNS0で問い合わせる。
    Google Public DNSでなくOpenDNSを選ぶのは7割方クエリ時間で、OpenDNSを一部にしか使わないのはクエリ時間とプライバシーが半々だ。

    # dns server select 9 reject any *.px-cloud.net
    # no dns server select 10
    dns server select 11 2620:119:53::53 edns=on any .aaplimg.com
    dns server select 12 2620:119:35::35 edns=on any .apple-dns.net
    dns server select 13 2620:0:ccc::2 edns=on any icloud.com
    dns server select 14 2620:119:53::53 edns=on any .apple
    dns server select 15 2620:119:35::35 edns=on any abs.twimg.com
    dns server select 16 208.67.222.123 edns=on a .albtls.t.co
    dns server select 17 2620:119:35::35 edns=on any r.facebook.com
    dns server select 18 2620:0:ccd::2 edns=on any instagram.com
    dns server select 19 2620:0:ccd::2 edns=on any ton.twimg.com
    # dns server select 20 2404:1a8:7f01:a::3 edns=on aaaa .
    # dns server select 21 1.1.1.1 edns=on a . restrict pp 1


    因みにdig +subnetは当てにならないので注意が必要だ。

    Question
    Does Google DNS/OpenDNS support +subnet parameter of dig command?

    Answer
    No, they only refer to real client IP of UDP packet for DNS query.
    If you want to test for a certain geo-mapping(for example, Korea in this scenario), you should do it on the location.
    Again, Google DNS/OpenDNS doesn't refer to +subnet=1.1.1.1 but a real client IP, and +subnet=1.1.1.1 parameter is ignored from command below.
    Does Google DNS/OpenDNS support +subnet parameter of dig command?

    RTXのDNSリカーシブサーバedns=onでもTCPフォールバックしない。
    DNSリカーシブサーバって何ですか? FAQ for YAMAHA RT Series / TCP/IP

    dig google.com txt
    ;; Truncated, retrying in TCP mode.
    ../../../lib/isc/netmgr/tcpdns.c:315: fatal error: RUNTIME_CHECK(result == ISC_R_SUCCESS) failed
    Aborted (core dumped)


    つまり、DNSリカーシブサーバを使う限りパケットフィルタに53/tcpを通す設定は不要だ。

    iOS 14/macOS 11対応 見出しにジャンプ

    RTXのDNSリカーシブサーバDNSシンクホールを実現するとき、静的DNSレコードでA/AAAAレコードを0.0.0.0, ::に改変しても、Appleデバイスでブロック漏れが発生してしまう。
    表面的な挙動は、初回アクセスではブロックされたものの、リロードやページ遷移でブロック漏れが見える、あるいは読み込み時間が体感大きくなる、といったものだ。iOS 15.2以降で使えるAppプライバシーレポートで容易に確認できる。

    しかしDNSリカーシブサーバはHTTPS RRのクエリをプロキシし、(恐らくそのまま)キャッシュする一方で、dns staticに設定できるクエリタイプにHTTPS RRはない。RTXではHTTPS RRを扱えない。

    Fastlane対応を見るにAppleと蜜月の仲と思われる[要出典]Ciscoは、UmbrellaをバイパスするApple実装を回避するため、OpenDNSはHTTPS RRのクエリに対しNOERROR NOANSWERを返答する。

    As such designations would result in queries bypassing Umbrella, the Umbrella resolvers return a REFUSED response for queries for the HTTPS DNS record type, meaning that such designations would not be discovered.
    DNS Resolver Selection in iOS 14 and macOS 11 – OpenDNS
    DNS Resolver Selection in iOS 14 and macOS 11 – Cisco Umbrella

    一部の企業や学校のネットワークでは、その方針によりすべてのネットワークトラフィックの監査を行うことが求められる場合があります
    ネットワークのDNSリゾルバから「no error no answer」応答またはNXDOMAIN応答のいずれかを返し、Private Relayトラフィックで使用される以下のホスト名のDNS解決を回避することです。DNS解決のタイムアウトを発生させたり、Private Relayサーバに送信されたIPパケットを通知なくドロップしたりすることは避けてください。クライアントのデバイスでの遅延につながる可能性があります。
    iCloud Private Relayに向けたネットワークやWebサーバの準備 - サポート - Apple Developer

    つまりOpenDNSを利用すれば、HTTPS RRを安全にブロックし、RTXでDNSシンクホールを実現できるという寸法だ。

    dns server select NUM 208.67.220.123 edns=off any nyanshiba.com

    dig www.nyanshiba.com type65

    ; <<>> DiG 9.18.7 <<>> www.nyanshiba.com type65
    ;; global options: +cmd
    ;; Got answer:
    ;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 40028
    ;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 0, ADDITIONAL: 1

    ;; OPT PSEUDOSECTION:
    ; EDNS: version: 0, flags:; udp: 4096
    ;; QUESTION SECTION:
    ;www.nyanshiba.com.             IN      HTTPS

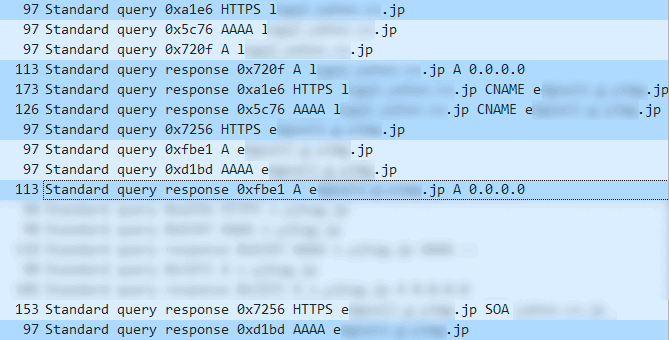

    iOS 14/macOS 11 のスタブリゾルバが HTTPS RR や CNAME を名前解決する様子を Wireshark でパケットキャプチャした
    Apple iOS のスタブリゾルバが HTTPS RR や CNAME を再度問い合わせる様子を Wireshark でパケットキャプチャした

    Apple iOSのスタブリゾルバはRFC 2181に倣って、CNAMEに付随するAAAA/Aレコードを再問い合わせする。ここでのClientはキャッシュDNS(フルリゾルバ)を指すと思うが、Appleはそれに近い実装を取り入れているようだ。

    RFC 2181: Clarifications to the DNS Specification
    kDNSServiceFlagsReturnIntermediates | Apple Developer Documentation

    つまり、dns static aが設定されたFQDNのCNAMEの再問い合わせを防止するためには、AAAA/HTTPS RRを持たないFQDNもブロックする必要がある。
    AAAAレコードはこのヘルパースクリプトのように、Apex(CNAMEが不可)を除き常にdns static aaaaを設定する。
    HTTPS RRは以下のようにOpenDNSへHTTPS RRをフォールバックさせることで対応する。
    正直契約しているISPのキャッシュDNSの実装に問題があるなど特段の理由がなければ、キャッシュポイズニングのリスクが大きいPublic DNSを初めとするオープンリゾルバを利用すべきでないのだが、HTTPS RRの否定応答を返してもらうだけの用途なので全てのクエリタイプを流すよりはマシと認識している。

    # プライマリ 多分ECS非対応なので、IP Anycast
    dns server select 20 2404:1a8:7f01:a::3 edns=on aaaa .
    dns server select 21 1.1.1.1 edns=on a . restrict pp 1

    # フォールバック
    dns server select 32 1.1.1.1 edns=on a . restrict pp 2
    dns server select 33 dhcp lan2 edns=on a .
    dns server select 35 dhcp lan2 edns=on mx .
    dns server select 36 dhcp lan2 edns=on ns .

    # OpenDNSへHTTPS RRをフォールバック
    dns server 208.67.220.123 edns=off
    no dns server pp
    no dns server dhcp


    通常restrict pp節は、dns server select ppと組み合わせて使うことで、PPPoEセッション切断時のフォールバックが機能する。
    Cloudflare DNS1.1.1.1が指定されているのは、dns server select 20 dhcp lan2でないのも同じく、ICMPやクエリ時間を監視して、最速のDNSサーバに切り替えるLuaスクリプトを前提としているからだ。

    この影響で、5chのAdGuardスレでもCDNのFQDNが挙げられるなど混乱が見られる。
    再問い合わせされるCDNのFQDNをdns staticに追加で設定すれば一応ブロックされるが、configが肥大するだけでなく、良性のドメインを巻き込んでしまうためオススメできない。

    • CNAMEの再検索は悪いことだけではない。
      DNSプロキシはCNAME Cloakingを見破れないと説明したが、逆に言えば一部反復問い合わせするAppleデバイスはCNAME Cloakingを見破れるということだ。
      初回アクセスは、通常の問い合わせの応答で投機的に?接続してしまうから完全なブロックはできないが。
    a8.net|eloqua|criteo|fathom|salesforceliveagent|salesforceiq|2o7|omtrdc|acton

    - dns server select 30 208.67.220.220 edns=off any .omtrdc.net
    - dns server select 31 208.67.220.220 edns=off any .2o7.net
    + dns server select 32 2a10:50c0::ad1:ff edns=off any .at-o.net
    + dns server select 33 reject any *.salesforceliveagent.com


    CNAMEクローキング: DNSを使ったサードパーティCookieの隠蔽
    cname-trackers/combined_disguised_trackers_rpz.txt at master · AdguardTeam/cname-trackers
    easylist/easyprivacy_specific_cname.txt at master · easylist/easylist

    • Apple iOSのスタブリゾルバは非常に高速だが、CNAMEを多用するサービスで初回アクセスのオーバーヘッドをユーザ側で減らすには、DNSシンクホールECS, クエリ時間に基づくDNSサーバ選択など高速なDNS設定が有効といえる。また、Androidに比べかなりバーストするので、DNS RRLも考慮したい。
      RTXのDNSキャッシュを無効化、つまりDNSリカーシブサーバを使わない設定は、Appleデバイスのある環境ではお勧めしない。

    • Happy Eyeballsで遅延は誤差レベルになっているとはいえ、デュアルスタック環境ではAのクエリはAAAAの50msも後に問い合わせなければならず、Appleデバイスでは更に先立ってHTTPS RRが要求される凄惨な状況だ。そんな中、運が良ければフォールバックなく1回のHTTPS RRクエリで投機的に接続できるipv4hint, ipv6hintを破棄してしまうのは勿体ない。

    dig crypto.cloudflare.com type65 +short
    1 . alpn="http/1.1,h2" ipv4hint=162.159.137.85,162.159.138.85 ech=AEb+DQBC4wAgACAz7DBuIBh4jFwrS02jCruHYjFcr3McVdCL4ONaBVjgQgAEAAEAAQATY2xvdWRmbGFyZS1lc25pLmNvbQAA ipv6hint=2606:4700:7::a29f:8955,2606:4700:7::a29f:8a55


    Happy Eyeballs Version 2 (RFC 8305):Geekなぺーじ
    iOS Developer Library : ネットワーク処理において犯しがちな誤りの回避 Avoiding Common Networking Mistakes
    そこで、dns serverのOpenDNSにフォールバックする前に、既知のHTTPS RRを持つドメインをdns server selectany許可することで、レイテンシ向上を図る。現状その殆どがCloudflare、あっても一部のビッグテックだが。

    # ECS対応も兼ねる
    dns server select 17 2620:119:35::35 edns=on any r.facebook.com
    dns server select 18 2620:0:ccd::2 edns=on any instagram.com
    # dns server select 19 2620:0:ccd::2 edns=on any ton.twimg.com

    # AAAA/AはNGN・ISPのキャッシュDNSに問い合わせる
    # dns server select 20 2404:1a8:7f01:a::3 edns=on aaaa .
    # dns server select 21 1.1.1.1 edns=on a . restrict pp 1

    # HTTPS RRを許可する
    dns server select 22 1.1.1.1 edns=on any itunes.apple.com restrict pp 1
    dns server select 23 1.1.1.1 edns=on any www.google.com restrict pp 1
    dns server select 24 1.1.1.1 edns=on any www.google.co.jp restrict pp 1
    dns server select 25 1.1.1.1 edns=on any discord.gg restrict pp 1
    dns server select 26 1.1.1.1 edns=on any discordapp.net restrict pp 1
    dns server select 27 1.1.1.1 edns=on any .cloudflare.com restrict pp 1
    dns server select 28 1.1.1.1 edns=on any .jsdelivr.net restrict pp 1
    dns server select 29 1.1.1.1 edns=on any .fontawesome.com restrict pp 1
    # dns server select 30 1.1.1.1 edns=on a . restrict pp 2
    # dns server select 31 dhcp lan2 edns=on a .

    # OpenDNSでHTTPS RRをブロック
    # dns server 208.67.220.123 edns=off


    EDNS0とClient Subnetを目的としたdns server selectany指定は、IPv6が優先される(ことを期待する)デュアルスタック環境でa/aaaaそれぞれ指定する意味が薄いからだ。
    一方、これらはHTTPS RRを含める意味のany指定だ。

    ホストによって参照するDNSサーバを変える 見出しにジャンプ

    original-sender
    [設定値] : DNS 問い合わせの送信元の IP アドレスの範囲
    24.10 DNS 問い合わせの内容に応じた DNS サーバーの選択

    の指定方法が要領を得ないので、メモ

    dns server select 21 1.1.1.1 edns=on a . 192.168.100.0-192.168.100.63 restrict pp 1
    dns server select 22 1.1.1.2 edns=on 1.0.0.2 edns=on a . 192.168.100.64-192.168.103.254

    _dns.resolver.arpa 見出しにジャンプ

    iOS 16のスタブリゾルバがDoT/DoHリゾルバ情報の自動設定を見据えたdraft-ietf-add-ddrに対応した。
    Improve DNS security for apps and servers - WWDC22 - Videos - Apple Developer
    draft-ietf-add-ddr-10 - Discovery of Designated Resolvers
    DNSとドメイン名に関連した標準化の動向(IETF) (続)DNSプロトコルの進化 2021 - c2-fujiwara-2-2.pdf
    しかし非暗号化DNSを扱うDNSシンクホールの趣旨から逸れるため、直ちに利用される訳ではなさそうだが、逆引きがPublic DNSに漏れる点も含めてよろしくないので.arpaごとNGNのDNSに向けている。
    .ARPA Domain
    24.7 プライベートアドレスに対する問い合わせを処理するか否かの設定

    dns server select 34 dhcp lan2 edns=off any .arpa
    dns private address spoof on


    Luaで最速のDNSサーバに切り替える 見出しにジャンプ

    dns serverdns server selectにDNSサーバを複数指定したとき、代替DNSサーバが使われることは滅多にない。
    アクセス集中だけでなく、DNS RRL(Response Rate Limiting)も考慮すると、代替DNSサーバの応答速度が優先DNSサーバと同等かそれ以上に高速な状況が推測できる。
    技術解説:「DNS Reflector Attacks(DNSリフレクター攻撃)」について
    オープンリゾルバ(Open Resolver)に対する注意喚起 - JPNIC
    かといって代替DNSサーバに固定するわけにもいかず。
    PPPoEから降ってくるISPのDNSは接続先によって変わるため、dns server ppのような用意された構文を使わざるを得ないし、
    Public DNSなら更に複数のDNSサーバが用意されており、それぞれのパフォーマンスが微妙に偏っていて、かつ変動する場合がある。
    そこで、優先/代替DNSサーバをランダムに入れ替えたり、最適なDNSサーバをRTTまたはクエリ時間で決定するLuaスクリプトを公開した。

    ランダム

    math.randomseed(os.time())
    r = math.random(4)
    tbl = {
        '208.67.222.222',
        '2620:119:35::35',
        '208.67.222.222',
        '2620:119:53::53'
    }
    rt.command($'dns server ${tbl[r]}')


    Public DNSはICMPでRTTを計測して評価する

    -- (ICMP Echo Replyが返ってくる)DNSサーバのリスト
    tbl = {
        -- OpenDNS
        -- https://en.wikipedia.org/wiki/OpenDNS#DNS
        '208.67.222.222',
        '208.67.220.220',
        '208.67.222.123',
        '208.67.220.123',
        '208.67.222.2',
        '208.67.220.2',
        '2620:119:35::35',
        '2620:119:53::53',
        '2620:119:35::123',
        '2620:119:53::123',
        '2620:0:ccc::2',
        '2620:0:ccd::2'
    }


    ISPやNGNのDNSなど、Echo Replyが帰ってこないDNSサーバはクエリ時間で評価する

    show status pp 1
    PP[01]:
    ~~
        IPCP Local: IP-Address Primary-DNS(198.51.100.128) Secondary-DNS(203.0.113.153), Remote: IP-Address
    ~~

    show status pp 2
    PP[02]:
    ~~
        IPCP Local: IP-Address Primary-DNS(192.0.2.37) Secondary-DNS(203.0.113.71), Remote: IP-Address
    ~~


    上記のような環境でhidden-dns-gacha.luaを実行すると、下記のような逆NATのconfigが生成される。

    #
    # PP configuration
    #

    ### PP 1 ###

    pp select 1
     ip pp nat descriptor 1000 reverse 1002

    ### PP 2 ###

    pp select 2
     ip pp nat descriptor 2000 reverse 2002

    #
    # NAT Descriptor configuration
    #

    nat descriptor type 1002 nat
    nat descriptor timer 1002 protocol=udp port=domain 30
    nat descriptor address outer 1002 0.0.0.0
    nat descriptor address inner 1002 0.0.0.0
    nat descriptor static 1002 1 1.1.1.1=198.51.100.128 1
    nat descriptor static 1002 2 198.51.100.128=1.1.1.1 1

    # 同上
    nat descriptor static 2002 1 1.1.1.1=203.0.113.71 1
    nat descriptor static 2002 2 203.0.113.71=1.1.1.1 1

    #
    # DNS configuration
    #

    dns server select 20 2404:1a8:7f01:a::3 edns=on aaaa .
    dns server select 21 1.1.1.1 edns=on a . restrict pp 1


    逆NAT, 逆IPマスカレード…とは? FAQ for YAMAHA RT Series / NAT&IP Masquerade
    23.2 インタフェースへの NAT ディスクリプタ適用の設定

    config例が1.1.1.1になっているのは、逆NATのフォールバック先をBogonでなく実際のDNSサーバにしておいた方がタイムアウトせず、パケットフィルタに手を加えずに済むからだ。利用しているISPのDNSがECSに対応していない[要出典]のも、Cloudflare DNSがIP Anycastを使う点になぞらえている。
    グローバルIPアドレスをプライベート用途に使うCiscoに倣っている訳ではない……と思う。お行儀が悪くてすまぬ。
    WLC仮想IPアドレス1.1.1.1 - Cisco

    QoS 見出しにジャンプ

    DNS(53/udp)の名前解決があって初めて3-way handshake(SYN, SYN/ACK, ACK)が始まり、通信を開始できる。Outboundのパケット優先度は快適なインターネットライフに欠かせない。

    FAQ for YAMAHA RT Series / Queue (QoS機能)
    優先制御のふるまい

    制御できるのは出力トラフィックだけです。 入力トラフィックを制御することはできません
    帯域制御のふるまい

    優先制御
    インターネットVPNと適応型QoSを利用する

    帯域制御 見出しにジャンプ

    Dynamic Traffic Control 見出しにジャンプ

    優先順位の高いパケットが多くなると優先順位の低いパケットは 大きな遅延が発生したり送信されないことがあります
    FAQ for YAMAHA RT Series / Queue

    FIFOや盲目的な優先制御では、パケットバッファにパケットが溜まりRTTが増加してしまう。これをBufferbloatと呼ぶ。
    Bufferbloat and Internet Speed Test - Waveform

    しかしRTX、少なくとも階層型QoSや帯域制御キューイングCBQ(queue interface class propertymaxburst/minburst/packetsize)に対応していないRTX830は、EdgerouterやMikrotik, OpenWrtのようにSQM(Smart Queue Management)やfq_codel同等の動作を実現できない。
    階層型QoS
    26.10 クラスの属性の設定
    26.3 キューイングアルゴリズムタイプの選択
    これでは特にWAN側が詰まりがちなVDSL環境では、QoEが著しく低下してしまう。

    そこで、SQMにできる限り近いQoSを実現するために、帯域制御「Dynamic Traffic Control」を採用した。

    Dynamic Traffic Controlでは、リアルタイム性が重視されるデータやロスを最小限 に抑えたいデータを帯域が大きく変動するデータから守りつつ、インタフェース の帯域を有効活用する
    Dynamic Traffic Control

    #
    # LAN configuration
    #

    speed lan2 100m
    queue lan2 type shaping shaping-level=1
    queue lan2 default class 2
    queue lan2 length 200


    Set Upload and Download to a value a value 95% of the speeds you measured.
    Setting QoS If You Can't Use CoDel - Bufferbloat.net

    VDSLはいずれにせよ100BASE-TXだからよいが、1G契約で数百Mbps出る場合は、1000mでなく常に出せる帯域に設定しないとパケットが並ばずに送出されてしまうため意味がない。
    Dynamic Traffic Control : コマンド設定
    26.1 インタフェース速度の設定

    クラス分け 見出しにジャンプ

    パケット優先度・種類別にクラス分けする。優先制御ではクラス(パケット優先度, IP Precedence +1)単位で並び替えられ、帯域制御では同じ帯域・パケットバッファに押し込まれる運命共同体になる。
    26.2 クラス分けのためのフィルター設定
    対応インタフェース FAQ for YAMAHA RT Series / Queue

    config 説明
    #
    # LAN configuration
    #

    speed lan2 100m
    queue lan2 type shaping shaping-level=1
    queue lan2 default class 2
    + queue lan2 class filter list 6 4
    queue lan2 length 200
    + queue lan2 class property 8 bandwidth=1m,100m

    #
    # Queueing configuration
    #

    queue class filter 4 8 ip * * udp,icmp * ntp
    queue class filter 6 8 ipv6 * * udp,icmp6 * ntp

    • NTPとICMPを最優先するために、クラス8(IP Precedence 7相当)に分類する。
      実際に機能させるには、併せて優先制御帯域制御の設定が必要。
    • (帯域制御向け)パケット量はごく少ない
    #
    # LAN configuration
    #

    - queue lan2 class filter list 6 4
    + queue lan2 class filter list 14 6 4
    queue lan2 length 200
    + queue lan2 class property 7 bandwidth=5m,100m

    #
    # Queueing configuration
    #

    + queue class filter 14 7 ip * * udp 32768-65535 50000-50100

    #
    # LAN configuration
    #

    - queue lan2 class filter list 14 6 4
    + queue lan2 class filter list 26 24 14 6 4
    queue lan2 length 200
    + queue lan2 class property 7 bandwidth=5m,100m

    #
    # Queueing configuration
    #

    + queue class filter 24 7 ip * * tcpsyn
    + queue class filter 26 7 ipv6 * * tcpsyn

    • TCPの3-way handshake(SYN, SYN-ACK, ACK)のうち、OutboundのSYNをクラス7に分類
      これにより、HTTP80/tcpやHTTPS443/tcpに限らず全てのTCPコネクションの開始が前倒しされ、RTTやサーバの応答時間待ちを有効活用できる。
      mnemonic tableにないTCP Flagはtcpflagを用いて表現する。
      INFS 3450 – Number Representation - Flags 2 TCP
    • パケット量はあまり多くないが、queue lan2 class filter listが前から評価される際に、できる限り早く処理されてほしいので前の方へ。
    #
    # LAN configuration
    #

    - queue lan2 class filter list 26 24 14    6 4
    + queue lan2 class filter list 26 24 14 34 6 4
    queue lan2 length 200
    queue lan2 class property 7 bandwidth=5m,100m

    #
    # Queueing configuration
    #

    + queue class filter 34 7 ip * * tcpflag=0x0018/0x00ff * 25565
    + queue class filter 36 7 ipv6 * * tcpflag=0x0018/0x00ff * 25565

    • Minecraft Java Editionのマルチプレイをパケットキャプチャしたところ、プレイヤー入力と同時にPSH/ACKパケットが増加していたため、Outboundのそれらのパケット優先度を上げることで快適なプレイを実現する。
      Minecraftサーバからの下りトラヒックはベストエフォートとなる。
    Flags: 0x018 (PSH, ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Accurate ECN: Not set
        .... 0... .... = Congestion Window Reduced: Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 1... = Push: Set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······AP···]

    #
    # LAN configuration
    #

    - queue lan2 class filter list    26 24 14 34 6 4
    + queue lan2 class filter list 44 26 24 14 34 6 4
    queue lan2 length 200
    + queue lan2 class property 6 bandwidth=85m,100m

    #
    # Queueing configuration
    #

    + queue class filter 44 6 ip * * udp * 500,4500

    #
    # LAN configuration
    #

    - queue lan2 class filter list 44 26 24 14    34 6 4
    + queue lan2 class filter list 44 26 24 14 46 34 6 4
    queue lan2 length 200
    + queue lan2 class property 6 bandwidth=85m,100m

    #
    # Queueing configuration
    #

    + queue class filter 46 6 ipv6 ra-prefix@lan2::/64 a.upload.youtube.com tcpflag=0x0010/0x0017 * https

    #
    # LAN configuration
    #

    - queue lan2 class filter list 44       26 24 14 46 34 6 4
    + queue lan2 class filter list 44 56 54 26 24 14 46 34 6 4
    queue lan2 length 200
    + queue lan2 class property 5 bandwidth=2m,100m

    #
    # Queueing configuration
    #

    + queue class filter 54 5 ip * 1.1.1.1 udp * domain
    + queue class filter 56 5 ipv6 * * udp * domain

    • 非暗号化DNS53/udpの名前解決を優先する
      帯域は少ないが、それなりのパケット数がバーストしてくるので優先しすぎない。
      元々3-way handshakeより前に流れてくるパケットを常に優先して、他の通信を遅延させるメリットはない。
    • IPv4の宛先アドレスは通常Any*指定するが、HTTPS RRとDNSベンチマーク対応の設定を行った環境で範囲を絞るなら1.1.1.1
    #
    # LAN configuration
    #

    - queue lan2 class filter list 44 56 54 26 24 14 46       34 6 4
    + queue lan2 class filter list 44 56 54 26 24 14 46 66 64 34 6 4
    - queue lan2 length 200
    + queue lan2 length 200 200 172 200
    + queue lan2 class property 3 bandwidth=400k,100m

    #
    # Queueing configuration
    #

    + queue class filter 64 3 ip * * tcpflag=0x0010/0x00ff
    + queue class filter 66 3 ipv6 * * tcpflag=0x0010/0x00ff

    • TCP ACKをクラス3に分類し、輻輳時に帯域制御によりパケロスを期待する。
    Flags: 0x010 (ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Accurate ECN: Not set
        .... 0... .... = Congestion Window Reduced: Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······A····]


    キューにたまったパケットの数がqueue interface length コマンドで指定した値を越えた場合、キューの最後尾、つまり最後に到着したパケットが破棄される
    21.3 キューイングアルゴリズムタイプの選択

    RTXをCPEとして利用する🤔場合、多少のパケロスは許容されるから、TCP ACKのパケットバッファ減らして輻輳時にパケットを落とすといったお行儀の悪い施策が可能だ。

    D. TCP ACK Filtering
    TCP ACK filtering is an optimisation that has seen somepopularity in highly asymmetrical networks [19], and es-pecially in cable modem deployments [20].
    Piece of CAKE: A Comprehensive Queue Management Solution for Home Gateways 1804.07617.pdf

    注意点として、バッファに留まるパケットが多くなるほどレイテンシが大きくなります。そのため、バッファ容量を大きく持っていれば良いわけではないといえます。たとえば、コアスイッチではドロップさせないように深いバッファ容量を持った機器を設置し、アクセススイッチではレイテンシを考慮して過度にバッファ容量の大きくない機器を設置する
    第2回 なぜデータセンタースイッチでないといけないのか? ~支えます!サーバ、ストレージ~ | ネットワンシステムズ

    シーケンスが崩れるだけなので、優先制御には適用すべきでない。

    #
    # LAN configuration
    #

    - queue lan2 class filter list 44 56 54 26 24 14 46 66 64 34 6 4
    + queue lan2 class filter list 44 56 54 26 24 14 46 66 64 34 6 4 86 84
    - queue lan2 length 200 200 172
    + queue lan2 length 600 600 172 200
    + queue lan2 class property 1 bandwidth=200k,100m
    + queue lan2 class property 2 bandwidth=5m,100m
    queue lan2 class property 3 bandwidth=400k,100m
    queue lan2 class property 4 bandwidth=2m,100m
    queue lan2 class property 5 bandwidth=2m,100m
    queue lan2 class property 6 bandwidth=85m,100m
    queue lan2 class property 7 bandwidth=5m,100m
    queue lan2 class property 8 bandwidth=1m,100m

    #
    # Queueing configuration
    #

    queue class filter 44 6 ip * * udp * 500,4500
    queue class filter 56 5 ipv6 * * udp * domain
    queue class filter 54 5 ip * 1.1.1.1 udp * domain
    queue class filter 26 7 ipv6 * * tcpsyn
    queue class filter 24 7 ip * * tcpsyn
    queue class filter 14 7 ip * * udp 32768-65535 50000-50100
    queue class filter 46 6 ipv6 ra-prefix@lan2::/64 a.upload.youtube.com tcpflag=0x0010/0x0017 * https
    queue class filter 66 3 ipv6 * * tcpflag=0x0010/0x00ff
    queue class filter 64 3 ip * * tcpflag=0x0010/0x00ff
    queue class filter 34 7 ip * * tcpflag=0x0018/0x00ff * 25565
    queue class filter 6 8 ipv6 * * udp,icmp6 * ntp
    queue class filter 4 8 ip * * udp,icmp * ntp
    + queue class filter 84 precedence ip * *
    + queue class filter 86 precedence ipv6 * *

    • queue class filter 84 precedence ipすべてのパケットのIP Precedence値をみる。Wi-Fiは無線QoS(WMM-EDCA)が前提の規格なので、RTX側でもL3マーキングを解釈する必要があるためだ。RTX830はDSCPに対応していないが、DSCPはIP Precedenceと下位互換性があるから問題ない。RTX1300, RTX1220, RTX1210はdscp指定可能なため、より正確なクラス分けが可能だ。
      無線のQoS(WMM)が効かない : WLX313
      上記のqueue class filterのクラス(IP Precedence +1)もまた、WMMに沿った割り当てになっている。

    QoS - DSCP(Differentiated Services Code Point)とは
    Type of Service (ToS) and DSCP Values - LinuxReviews
    AppleデバイスはCisco Fastlaneに対応しているが、WLXなど他社のAPに接続した場合にL2(CoS値)およびL3マーキング(IP Precedence, ToS, DSCP)がなされるか不明だ。
    802.11eのWMM-EDCAは、このL3マーキングをみてアクセスカテゴリに分類するため、
    スマートデバイスでのVoIPの難しさ 1.NWでのQoSについて | ネットワンシステムズ
    WiFi.QoSMarkingPolicyのQoSMarkingEnabledを有効(L3マーキングを無効化, Cisco Fastlane仕様にする)にも無効(Fastlaneでないとしか書かれていない、、、)にもしない(既定値)のが得策だろう。

    A dictionary that contains the list of apps that are allowed to benefit from L2 and L3 marking. When this dictionary isn't present, all apps are allowed to use L2 and L3 marking when the Wi-Fi network supports Cisco QoS fast lane.
    WiFi.QoSMarkingPolicy | Apple Developer Documentation

    • queue class filterに該当しなかったベストエフォートはqueue lan2 class property 2の影響を受ける。

    デフォルトクラスの設定を忘れると、デフォルトクラスに 100% の帯域が割り振られるため、対象とするクラスは常にデフォルトクラスより狭い帯域を割り当てられることになる。
    26.10 クラスの属性の設定

    • queue lan2 lengthはむやみやたらに大きくすればよいというものではない。ピークが増大する中で、キュー長を闇雲に長くしてもBufferbloatが発生するだけだ。下記コマンドで確認しながら、優先されるべきパケットを"ある程度"優先しつつ、間に優先度の低いパケットもしっかり送出してキューが溜まりすぎないようにしつつ、TCP ACKで吸収しよう。
      57.47 QoS ステータスの表示
    show status qos length
    LAN2
    キューイングタイプ:             shaping
    インタフェース速度:             1g
    [キュー長]
    クラス  上限    エンキュー回数      デキュー  現在 ピーク  記録日時
                     成功  /  失敗           回数
    ------ ----- --------------------- ---------- ----- -----  -------------------
      1      500     670745/      2206     670745     0   00  2022/10/23 14:59:34
      2     1000    9291614/      5872    9291614     0   600  2022/10/23 20:21:08
      3      170     241011/        97     241011     0   172  2022/10/23 19:03:20
      5       10      40117/         0      40117     0     2  2022/10/23 20:38:01
      6      200          2/         0          2     0     1  2022/10/24 04:44:50
      7       10       9768/         0       9768     0     5  2022/10/23 16:59:28
      8       10     258982/         0     258982     0     2  2022/10/24 09:14:05
    ------ ----- --------------------- ---------- ----- -----  -------------------

    show status qos bandwidth
    LAN2
    キューイングタイプ:             shaping
    インタフェース速度:             1g
    [帯域]
    クラス  設定帯域               使用帯域 (%)   ピーク  記録日時
    ------- ---------------------- ------------   ------  -------------------
      1     200k,100m              70.2k (< 1%)   9.73m   2022/10/17 12:30:03
      2     5m,100m                30.3k (< 1%)   98.4m   2022/10/23 20:16:39
      3     400k,100m               256k (< 1%)   60.9m   2022/10/13 23:47:25
      5     2m,100m                 879  (< 1%)   43.4k   2022/10/17 08:27:51
      6     85m,1g                    0  (  0%)    192    2022/10/20 04:44:55
      7     2m,100m                 176  (< 1%)   22.2k   2022/10/20 16:12:08
      8     1m,100m                 536  (< 1%)    226k   2022/10/14 09:55:24
    ------- ---------------------- ------------   ------  -------------------
    クラス数:                       7
    保証帯域合計:                   95600k


    キューを長くしたとき、パケットバッファの割り当てを超えてはならない。もし超えるなら設定変更が必要だ。
    多対地QoSの注意事項
    57.46 パケットバッファの状態の表示
    4.79 パケットバッファのパラメータを変更する
    YAMAHA RTX系 統計グラフから機器固有の癖を読む - sidetech

    tcpflag 見出しにジャンプ

    mnemonicにないTCP Flagの立ったパケットを引っ掛けるにはtcpflag=FLAG_VALUE/FLAG_MASK, tcpflag!=FLAG_VALUE/FLAG_MASKを使う。
    RT52pro Rev.4.02.07 リリースノート
    プロトコルの識別子 FAQ for YAMAHA RT Series / IP Packet Filter

    hex bin hex bin hex bin
    TCPのフラグと 0x0002 0000 0010 0x0012 0001 0010 0x00c2 1100 0010
    FLAG_MASKの 0x00ff 1111 1111 0x0002 0000 0010 0x0017 0001 0111
    論理積(AND)がFLAG_VALUE 0x0002 0000 0010 0x0002 0000 0010 0x0002 0000 0010
    tcpflag= 0x0002/0x00ff 0x0002/0x0002 0x0002/0x0017
    SYNだけ SYN/ACKなども含む SYN/ECN/CWR/PSHを含み、SYN/ACKは含まない

    FLAG_VALUE=最小限のtcpflagとし、FLAG_MASKは、引っ掛けるtcpflagに一致するビットと、拒否するビットを立てたものになる。多く立っていれば厳格に、少なく立っていれば緩く一致する。
    FLAG_MASKを0xffにすればFLAG_VALUE以外のパケットを絶拒し、FLAG_MASKが同じならFLAG_VALUEが立っているパケットは一応ヒットすると覚えればよい。

    優先制御 見出しにジャンプ

    queue class filterなどの設定は帯域制御と変わらない。queue lan2 class propertyは不要だ。
    優先制御
    優先制御 : コマンド設定
    優先制御(TOS値) : コマンド設定

    speed lan2 100m
    queue lan2 type priority shaping-level=1
    queue lan2 class filter list ...

    ### PP 1 ###

    pp select 1
     queue pp type priority
     queue pp class filter list ...

    ### PP 2 ###

    pp select 2
     queue pp type priority
     queue pp class filter list ...

    ### TUNNEL 1 ###

    tunnel select 1
     queue tunnel class filter list ...


    NGNのQoS 見出しにジャンプ

    6.2 データパケットに設定する転送優先度識別子
    表 6-1:DSCP 値と転送品質クラスの対応(IPv4)

    最優先クラス 高優先クラス 優先クラス ベストエフォートクラス
    サービスタイプフィールド(IPv4)に設定する DSCP 値 101110 100000 001000 000000

    表 6-2:DSCP 値と転送品質クラスの対応(IPv6)

    最優先クラス 高優先クラス 優先クラス ベストエフォートクラス
    トラヒッククラスフィールド(IPv6)に設定する DSCP 値 101110 100000 001000 000000

    次世代ネットワークインタフェース資料 次世代ネットワークインタフェース資料 (IP通信網) - アプリケーションサーバ・網インタフェース (SNI) - 本編 第 1.0 版 - NTT東日本 sni_1.0.pdf

    フレッツではこのようにDSCP値が予約されており、勝手にベストエフォートクラス以外にL3マーキングしたパケットは転送が保証されなかったり、破棄されたりする仕様だ。
    ip tos supersedeコマンドでベストエフォートクラス以外にマーキングすると、IPv4 PPPoEではスループットの差は見られなかったが、IPv4 over IPv6では明らかにスループットが低下した。

    IPIPトンネル機能で、以下の通信においてカプセル化されたパケットのIPヘッダーの、ToSフィールドおよびTraffic Classフィールドが外側のIPヘッダーにコピーされないバグを修正した
    Rev.14.01.33リリースノート

    LANからのOutboundパケットを許可するフィルタを流用して、ToS値をベストエフォートクラスにL3マーキングすることで、不具合を回避する。
    8.1.27 IP パケットの TOS フィールドの書き換えの設定

    #
    # IP configuration
    #

    + ip tos supersede 1 normal precedence=0 42900

    #
    # IP filter configuration
    #

    ip filter 42900 pass 192.168.100.0/22 *


    備忘録: 【RTX1210】【RTX810】NTT(西)NGNにおけるIPv6通信で、パケットの優先制御情報によっては通信できなくなる問題と対応 IXシリーズはNGNのQoSに対応できそうだ。
    QoS : FAQ : UNIVERGE IXシリーズ | NEC

    RTXにIPv6のトラフィッククラスフィールドを任意に設定する機能はないので、VLAN間SSHのタイムアウトを設定するのと同様にSSH configにL3マーキングしないよう設定する。

    IPQoS none

    Host hoge
        User fuga
        ...


    フレッツ光回線でscpが遅かった話 - Qiita

    VDSL環境の回線速度改善 見出しにジャンプ

    令和ともあろうに、世の中にはFTTHに対応していない集合住宅が数多く残っている。
    コロナ禍の需要増加による回線速度低下に耐えかねて、さまざまな施策を行ったので参考になれば幸いだ。

    方法 効果↓ 難易度 お行儀
    FTTH(失敗)
    建った時から終わってた
    ????? ★★★★★
    VDSLモデムの交換
    下り70/上り30Mbpsしか出ないVH-100<3>E<\N>VH-100<4>E<\N>に交換しよう
    ★★★★★ ★★★★★ ★★★★★
    NTEガチャ
    IPv4 PPPoEはサーバに必要だし、実はIPv4 over IPv6より速い
    ★★★★★ ★★★☆☆ ☆☆☆☆☆
    DNSシンクホール
    トラッカーなど余計なリソース読み込みを減らして、FTTHより早くWebサイトを表示させる
    ★★★★☆ ★★★★☆ ★★☆☆☆
    DNSサーバガチャ
    1ミリ秒でも早く、コネクションを始めたい
    ★★★☆☆ ★★★☆☆ ★☆☆☆☆
    PPPoEマルチセッション
    物理回線のスループットの限界をめざす
    ★★☆☆☆ ★★☆☆☆ ★★★☆☆
    QoS
    名前解決や3-way Handshakeを素早く済ませて、RTTを有効活用
    ★☆☆☆☆ ★★★☆☆ ★★★★★
    CDNガチャ
    ECSやIP Anycastに任せてられない!
    ★☆☆☆☆ ★★★★☆ ☆☆☆☆☆

    光コラボ契約におけるFTTH交渉の流れ 見出しにジャンプ

    FTTHは回線速度に大きく影響するRTTが小さく、電話局とONU間では電源が不要なため災害にも強い。
    NTT東は保守の都合から集合住宅のFTTH化を推進しており、無料キャンペーンをやるほどだ。
    結果としてはFTTHは失敗したが、VDSLモデムを交換することで回線速度向上に成功した。

    1. マンションの管理会社に連絡する
      NTT東とCATV系の設備がある。それぞれに確認するようにと返答

    2. 契約しているISPのチャットサポートに問い合わせる
      フレッツとの直接契約でなく、コラボ光のため。
      テクニカルサポートに電話するようにと返答
      オペレータによるチャットサービスのご案内 | OCN

    3. ISPのテクニカルサポートに電話
      OCNテクニカルサポート お問い合わせ窓口 混雑状況 | 個人向けOCNお客さまサポート
      SMSで下記を案内される
      インターネット遅くない!?なんで…なの!? | OCN

    4. 再度テクニカルサポート
      今度は人間のサポートが対応。カスタマーズフロントに案内される

    5. ISPのカスタマーズフロント
      VDSLから光配線に変えたい
      テクニカルサポートの方に光配線方式の契約の中でも2種類あり、100M据え置きか1G契約変更と言われた。
      契約変更は光配線に変わってから可能で、ISP側では何ともならないので管理会社からNTT東へ連絡するようにと

    6. NTT東 116
      ISPは言わずマンション名だけを伝えて、光配線方式への変更の予定があるか確認した。
      数年前に既に1度試みたが、配管の都合で断念とのこと。稀によくあるらしい。VDSLの継続がほぼ確定した。
      打開するには管理会社から配管を全部屋に...💸💸

    7. ISPのオペレータによるチャット
      現在Bフレッツ時代のVDSLモデムVH-100<3>E<\N>を使用中だが、新しい型が存在すること、モデムを新調して快適になったという信憑性不明の話があったため、「白いプラスチックが経年劣化と熱で焦げ色に変色し、RJ-45ジャックの部分が熱で変形したのか挿しづらいから新しいモデルに交換できないか」と交渉。

    8. ISPのテクニカルサポート
      ISPからNTTへ折り返ししてくれた。

    9. NTT東 故障受付
      VH-100<3>E<\N>は郵送での交換が可能
      回線の接続には問題ないものの、回線速度への影響も触れたが好意的な対応だった。
      VH-100<4>E<\N>が送られてくる

    10. 昨日の今日でVDSL終端装置が配達される
      IPv6, PPPoE共に下り回線速度が70 -> 80-90Mbps, 上りが30 -> 90-100Mbpsに向上
      発熱も常識的な範囲に収まった。

    界隈ではお勧めされていないコラボ光ではあるものの、契約中のISPやNTT東の対応がスムーズで助かった。
    続報があればお伝えしようと思う。

    遅いVDSLやADSLを高速化するスピードアップの裏技 - Qiita

    おすすめスピードテストサーバ 見出しにジャンプ

    fast.comをはじめとするマルチコネクション時のスピードテスト結果で一喜一憂しないで欲しいので、アテになるスピードテストサーバを列挙しておく。

    • サービス情報サイト(NTT東日本) -> フレッツ光 通信速度測定
    • フレッツ速度測定サイト(NTT西日本)
      インターネットではなく、NGN閉域網の速度計測を行うことで、輻輳の原因がISPなのかフレッツ網・ラストワンマイルかを切り分けできる。
      フレッツ系の回線でサービス情報サイトへの接続設定が必要。
    • iNoniusスピードテスト
      おすすめ
    • Speedtest
      サーバ/地域によっては参考にならない

    LuaでRTTを監視する 見出しにジャンプ

    GeForce RTX 830
